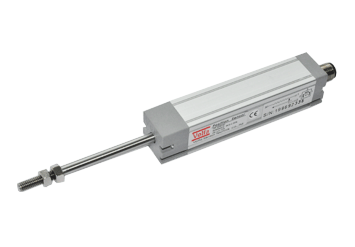

KDW-A1/V1/V2 拉杆式位移传感器
拉杆式位移传感器KDW-A1/V1/V2 量程：0...10mm...300mm 线性精度：±0.2% MB 输出：4...20mA,0...10V,0...5V
产品资料与下载
拉杆式位移传感器KDW-A1/V1/V2
量程：0...10mm...300mm
线性精度：±0.2% MB
输出：4...20mA,0...10V,0...5V

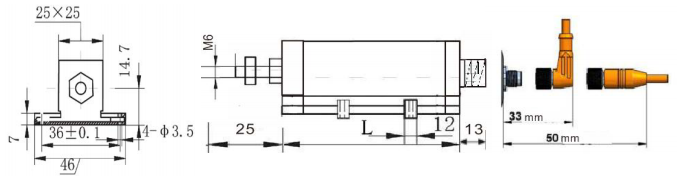

尺寸图:
技术特性:
| KDW-A1/V1/V2 |
10
|
15
|
25
|
50
|
75
|
100
|
150
|
200
|
250
|
300
|
|
| 电气行程 | mm |
10
|
15
|
25
|
50
|
75
|
100
|
150
|
200
|
250
|
300
|
| 工作电压 |
12~24V DC
|
||||||||||
| 输出 |
0-10 V(V1)，0-5 V(V2)，4-20 mA(A1)
|
||||||||||
| 线性度 |
0.2%
|
||||||||||
| 机械行程 | mm |
18
|
23
|
33
|
58
|
83
|
108
|
158
|
208
|
258
|
308
|
| 分辨率 |
Infinite
|
||||||||||
| 寿命 |
100 million cycles
|
||||||||||
| 工作温度 | °C |
-10 ~ +80°C
|
|||||||||
| 尺寸 | mm |
125
|
130
|
140
|
165
|
190
|
215
|
265
|
315
|
365
|
415
|
1.输出0-5V DC 或者 0-10V DC
2.三线制（端子1：电源+，端子2：输出+，端子3：公用端）
3.四线制（端子1：电源+，端子2：输出+，端子3：输出-，端子4：电源-）
客户订制选项(电流输出4-20mA）：
1.二线制（端子1：输出+，端子2：输入+）
2.四线制（端子1：电源+，端子2：输出+，端子3：输出-，端子4：电源-）
