拉杆式位移传感器LWF-A1/V1/V2
量程：0...50mm...1420mm
线性精度：±0.2% MB
输出：4...20mA,0...10V,0...5V
| LWF-A1/V1/V2 |
0`
|
50
|
75
|
100
|
130
|
150
|
175
|
200
|
225
|
250
|
275
|
300
|
350
|
375
|
400
|
| 有效电行程 |
mm
|
51
|
76
|
101
|
131
|
151
|
176
|
202
|
227
|
252
|
277
|
302
|
352
|
378
|
404
|
| 机械行程 |
mm
|
55
|
79
|
104
|
135
|
155
|
179
|
204
|
231
|
256
|
281
|
307
|
357
|
384
|
410
|
| 工作电压 |
|
12-24V DC
|
|||||||||||||
| 输出 |
|
0-10 V(V1)，0-5 V(V2)，4-20 mA(A1)
|
|||||||||||||
| 线性度 |
%
|
0.2
|
|||||||||||||
| 分辨率 |
|
Infinite
|
|||||||||||||
| 工作温度 |
°C
|
-10 to +80
|
|||||||||||||
| 防护等级 |
IP
|
IP54(标准),IP65(选购)
|
|||||||||||||
| 起动力 |
N
|
1.2N(IP54),5N（IP65）
|
|||||||||||||
| 功率 |
W
|
2W - 10W
|
|||||||||||||
| 最大电压 |
V
|
30V DC
|
|||||||||||||
| 寿命 |
一亿次
|
||||||||||||||
| 震动 |
G
|
IEC 68-2-6：1982 10G
|
|||||||||||||
| 冲击 |
G
|
IEC 68-2-29：1968 40G
|
|||||||||||||

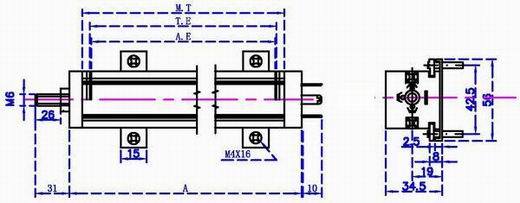

| 尺寸 A |
mm
|
155
|
180
|
206
|
236
|
256
|
281
|
306
|
332
|
360
|
383
|
408
|
459
|
485
|
510
|
| LWF-A1/V1/V2 |
0`
|
425
|
450
|
500
|
550
|
600
|
650
|
700
|
750
|
800
|
900
|
1000
|
1100
|
1220
|
1420
|
| 有效电行程 |
mm
|
428
|
455
|
505
|
555
|
607
|
657
|
707
|
759
|
809
|
912
|
1012
|
1112
|
1232
|
1432
|
| 机械行程 | mm |
432
|
460
|
506
|
558
|
612
|
662
|
712
|
765
|
815
|
917
|
1017
|
1117
|
1237
|
1437
|
| 工作电压 |
|
12-24V DC
|
|||||||||||||
| 输出 |
|
0-10 V(V1)，0-5 V(V2)，4-20 mA(A1)
|
|||||||||||||
| 线性度 |
%
|
0.2
|
|||||||||||||
| 分辨率 |
|
Infinite
|
|||||||||||||
| 工作温度 |
°C
|
-10 to +80
|
|||||||||||||
| 防护等级 |
IP
|
IP54(标准),IP65(选购)
|
|||||||||||||
| 起动力 |
N
|
1.2N(IP54),5N（IP65）
|
|||||||||||||
| 功率 |
W
|
2W - 10W
|
|||||||||||||
| 最大电压 |
V
|
30V DC
|
|||||||||||||
| 寿命 |
一亿次
|
||||||||||||||
| 震动 |
G
|
IEC 68-2-6：1982 10G
|
|||||||||||||
| 冲击 |
G
|
IEC 68-2-29：1968 40G
|
|||||||||||||
| 尺寸 A |
mm
|
535
|
561
|
612
|
662
|
714
|
764
|
816
|
866
|
916
|
1018
|
1118
|
1226
|
1331
|
1534
|
客户订制选项(电压输出）：
1.输出0-5V DC 或者 0-10V DC
2.三线制（端子1：电源+，端子2：输出+，端子3：公用端）
3.四线制（端子1：电源+，端子2：输出+，端子3：输出-，端子4：电源-）
客户订制选项(电流输出4-20mA）：
1.二线制（端子1：输出+，端子2：输入+）
2.三线制（端子1：电源+，端子2：输出+，端子3：公用端）
3.四线制（端子1：电源+，端子2：输出+，端子3：输出-，端子4：电源-）
