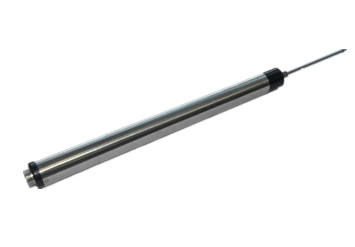

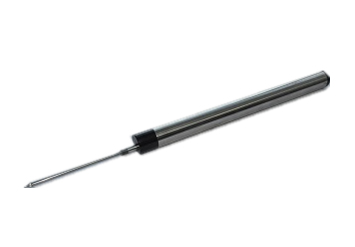

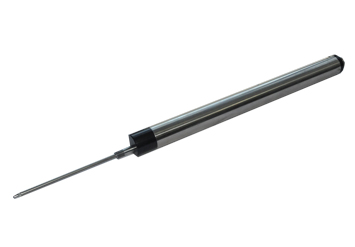

微位移探头光栅尺FCS3
测量长度：75 , 100 , 150mm
分辨率：0.005mm
输出信号： 5V TTL方波
工作温度：0 - 40°C
FCS3 是精密的小型光栅测量系统,适用于小量程的精密测量. 尤其适用于测量, 机器人技术, 医疗设备,精密现代化加工设备. 通常用于连续的厚度测量. FCS3 光栅尺将直线的位移变化转换为脉冲信号. 脉冲信号的数量对应移动的距离，脉冲频率则反应了运动速度。FCS3 本体部分由一套精密直线滑动轴承，复位弹簧，玻璃光栅，LED光照系统组成。
FCS3输出信号为矩形方波。A，B相 相差90°的两路波形，能够指示出移动距离以及方向。
FCS3 输出信号 (向光栅尺内部移动时)：
测量长度：75 , 100 , 150mm
分辨率：0.005mm
输出信号： 5V TTL方波
工作温度：0 - 40°C
FCS3 是精密的小型光栅测量系统,适用于小量程的精密测量. 尤其适用于测量, 机器人技术, 医疗设备,精密现代化加工设备. 通常用于连续的厚度测量. FCS3 光栅尺将直线的位移变化转换为脉冲信号. 脉冲信号的数量对应移动的距离，脉冲频率则反应了运动速度。FCS3 本体部分由一套精密直线滑动轴承，复位弹簧，玻璃光栅，LED光照系统组成。
FCS3输出信号为矩形方波。A，B相 相差90°的两路波形，能够指示出移动距离以及方向。
FCS3 输出信号 (向光栅尺内部移动时)：
| 连接线缆和接头定义： | ||||||||||||||||||||||||||||||||||||
技术特性：
|
||||||||||||||||||||||||||||||||||||
尺寸图：
光栅尺信号常用采集方法：
2.直接连接PLC 高速计数模块（5V TTL 或5V 差分信号输入）
5.带有四倍频功能的电脑计数板卡 JJX-6000 （PCI接口，串口通讯）
