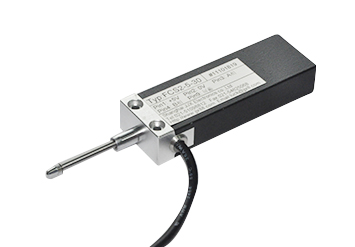

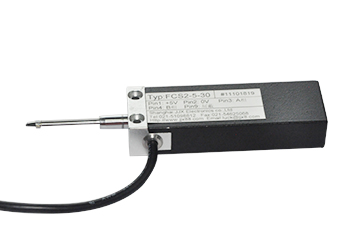

微位移探头光栅尺FCS2
测量长度：20 , 30 , 50 , 75 mm
分辨率：0.005mm
输出信号： 5V TTL方波 ,24V TTL
工作温度：0 - 40°C
FCS2 是精密的小型光栅测量系统,适用于小量程的精密测量. 尤其适用于测量, 机器人技术, 医疗设备,精密现代化加工设备. 通常用于连续的厚度测量. FCS2 光栅尺将直线的位移变化转换为脉冲信号. 脉冲信号的数量对应移动的距离，脉冲频率则反应了运动速度。FCS2 本体部分由一套精密直线滑动轴承，复位弹簧，玻璃光栅，LED光照系统组成。FCS2输出信号为矩形方波。A，B相 相差90°的两路波形，能够指示出移动距离以及方向。加装直线滚珠轴承！（选购）确保更加优异的测杆滑动性能！
FCS2 输出信号 (向光栅尺内部移动时)
测量长度：20 , 30 , 50 , 75 mm
分辨率：0.005mm
输出信号： 5V TTL方波 ,24V TTL
工作温度：0 - 40°C
FCS2 是精密的小型光栅测量系统,适用于小量程的精密测量. 尤其适用于测量, 机器人技术, 医疗设备,精密现代化加工设备. 通常用于连续的厚度测量. FCS2 光栅尺将直线的位移变化转换为脉冲信号. 脉冲信号的数量对应移动的距离，脉冲频率则反应了运动速度。FCS2 本体部分由一套精密直线滑动轴承，复位弹簧，玻璃光栅，LED光照系统组成。FCS2输出信号为矩形方波。A，B相 相差90°的两路波形，能够指示出移动距离以及方向。加装直线滚珠轴承！（选购）确保更加优异的测杆滑动性能！
FCS2 输出信号 (向光栅尺内部移动时)
| 连接线缆和接头定义： | ||||||||||||||||||||||||||||||||||||||
技术特性:
|
||||||||||||||||||||||||||||||||||||||
光栅尺信号常用采集方法：
2.连接PLC 高速计数器（需订购24V NPN集电极开路信号输出的光栅尺）
3.连接PLC 高速计数模块（5V TTL 或5V 差分信号输入）
4.带有四倍频功能的电脑计数板卡 JJX-6000 （PCI接口，串口通讯）
