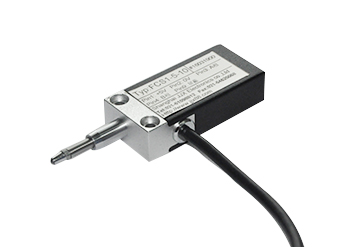

微位移探头光栅尺FCS1
测量长度：10 , 15mm
分辨率：0.005mm
输出信号： 5V TTL方波
工作温度：0 - 40°C
FCS1 是精密的小型光栅测量系统,适用于小量程的精密测量. 尤其适用于测量, 机器人技术, 医疗设备,精密现代化加工设备. 通常用于连续的厚度测量. FCS1 光栅尺将直线的位移变化转换为脉冲信号. 脉冲信号的数量对应移动的距离，脉冲频率则反应了运动速度。FCS1 本体部分由一套精密直线滑动轴承，复位弹簧，玻璃光栅，LED光照系统组成。
FCS1输出信号为矩形方波。A，B相 相差90°的两路波形，能够指示出移动距离以及方向。
FCS1 输出信号 (向光栅尺内部移动时)
连接接头引脚定义：
技术特性：
测量长度：10 , 15mm
分辨率：0.005mm
输出信号： 5V TTL方波
工作温度：0 - 40°C
FCS1 是精密的小型光栅测量系统,适用于小量程的精密测量. 尤其适用于测量, 机器人技术, 医疗设备,精密现代化加工设备. 通常用于连续的厚度测量. FCS1 光栅尺将直线的位移变化转换为脉冲信号. 脉冲信号的数量对应移动的距离，脉冲频率则反应了运动速度。FCS1 本体部分由一套精密直线滑动轴承，复位弹簧，玻璃光栅，LED光照系统组成。
FCS1输出信号为矩形方波。A，B相 相差90°的两路波形，能够指示出移动距离以及方向。
FCS1 输出信号 (向光栅尺内部移动时)
连接接头引脚定义：
| TTL 输出 | |
| 信号 |
9针 CAN
|
| 电源 +5 V |
1
|
| 电源 0 V |
2
|
| 输出 A |
3
|
| 输出 B |
4
|
| 丝网（屏蔽） |
9
|
技术特性：
| 测量长度 | 10mm ,15 mm |
| 分辨率 | 5μm（电子细分） |
| 准确度 | ± 5 μm |
| 栅距 | 20μm |
| 工作温度 | 0-40°C |
| 最大测量速度 | 0.05 m/s |
| 弹簧耐压 | 2 N |
| 工作电压 | 5Vss ± 5% |
| 防护等级 | IP 40 |
| 绝缘阻抗 | min. 20 MW |
| 输出信号(TTL 输出) |
L=max. 0.5V at< 10mA H=min. 3.5V at> 2.5mA |

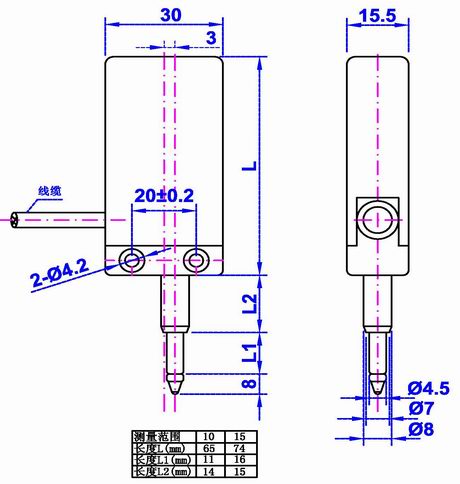

尺寸图：
光栅尺信号常用采集方法：
2.直接连接PLC 高速计数模块（5V TTL 或5V 差分信号输入）
3.带有四倍频功能的电脑计数板卡 JJX-6000 （PCI接口，串口通讯）
