经济型光栅尺

< >

微位移光栅尺

全新设计的改进型产品,更好的机械性能,更稳定的电气特性! 测量长度:10 ,20 , 30 , 50 , 75 ,100mm 分辨率:0.005mm ,0.01mm 输出信号: 5V TTL方波 ,长线驱动(差分) , 24V NPN集电极开路 工作温度:0 - 40°C

产品资料与下载

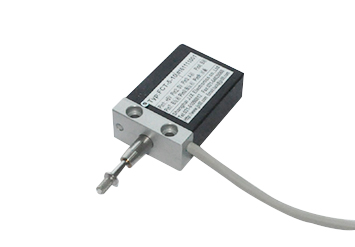

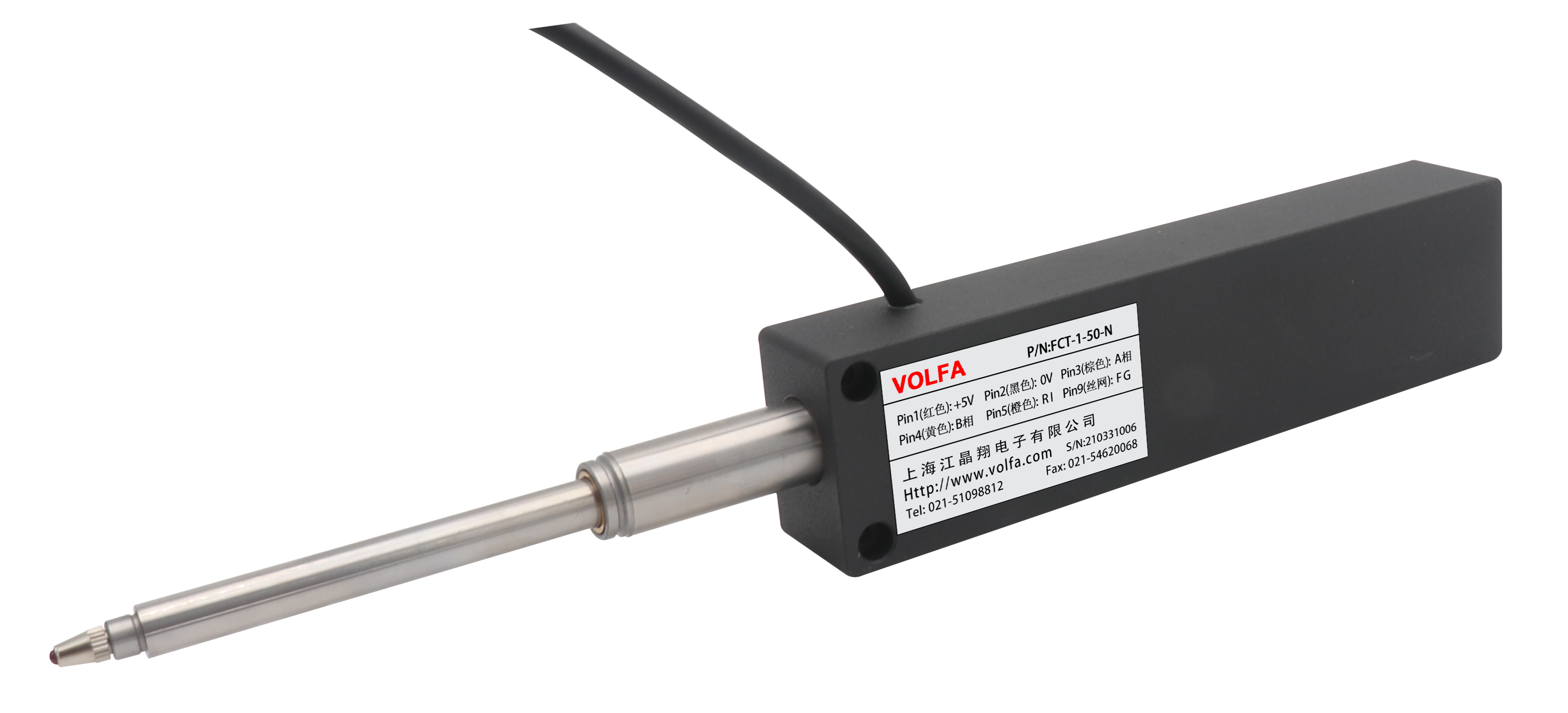

改进型微位移探头光栅尺FCT
全新设计的改进型产品,更好的机械性能,更稳定的电气特性!
测量长度:10 ,20 , 30 , 50 , 75 ,100mm
分辨率:0.005mm ,0.01mm
输出信号: 5V TTL方波 ,长线驱动(差分) , 24V NPN集电极开路
工作温度:0 - 40°C

FCT 是精密的小型光栅测量系统,适用于小量程的精密测量. 尤其适用于测量, 机器人技术, 医疗设备,精密现代化加工设备. 通常用于连续的厚度测量. FCT 光栅尺将直线的位移变化转换为脉冲信号. 脉冲信号的数量对应移动的距离,脉冲频率则反应了运动速度。FCT 本体部分由一套精密直线滑动轴承,复位弹簧,玻璃光栅,LED光照系统组成。FCT输出信号为矩形方波。A,B相 相差90°的两路波形,能够指示出移动距离以及方向。
FCT 输出信号 (向光栅尺内部移动时)
            标准(无零位信号)                               选购(带零位信号)

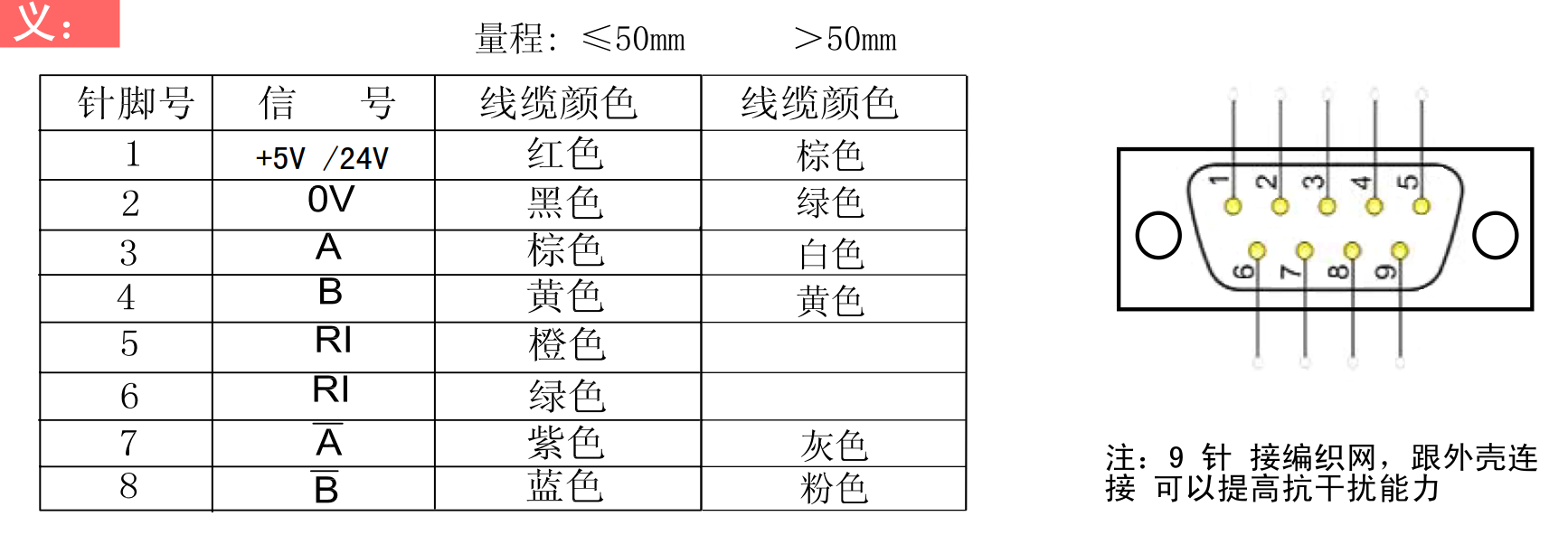

接线定义:

长线驱动(标准)

 长线驱动

长线驱动(标准)

 24V NPN集电极
信号

 6 芯线缆

8 芯线缆

9 Pin CAN

 4 芯线缆

+5 V

 棕

1

 棕(+24V)

0 V

 绿

2

 绿

A相



3



B相



4



Z相

N/A

5(N/A)

 N/A

Z反相

N/A

6(N/A)

 N/A

A反相



7

 N/A

B反相



绿
8

 N/A

屏蔽



9




技术特性:
测量长度 10,,20,30,50,75,100 mm
分辨率 5µm ,10 µm
准确度 ± 5µm
测量速度 0.25 m/s
操作力 0.4-0.8N
工作电压 5Vss ± 5% , 24V(选购)
消耗电流(差分/TTL输出) max. 80 mA
消耗电流(OC集电极开路输出) max. 60 mA
防护等级 IP 40
工作温度 0-40°C
绝缘强度 min. 20 M ohm
输出电流(Line Driver) RS 422, 20 mA
输出(TTL) L=max. 0.5V at< 10mA
H=min. 3.5V at> 2.5mA
输出(OC集电极开路) Umax<30V,Imax<20mA

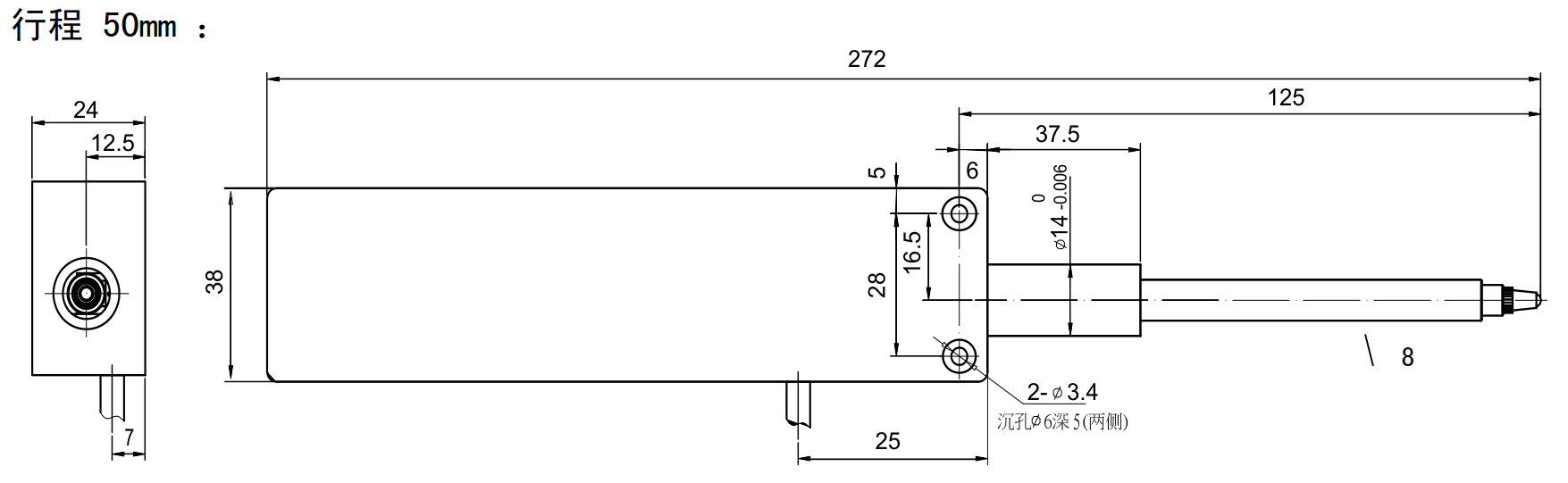

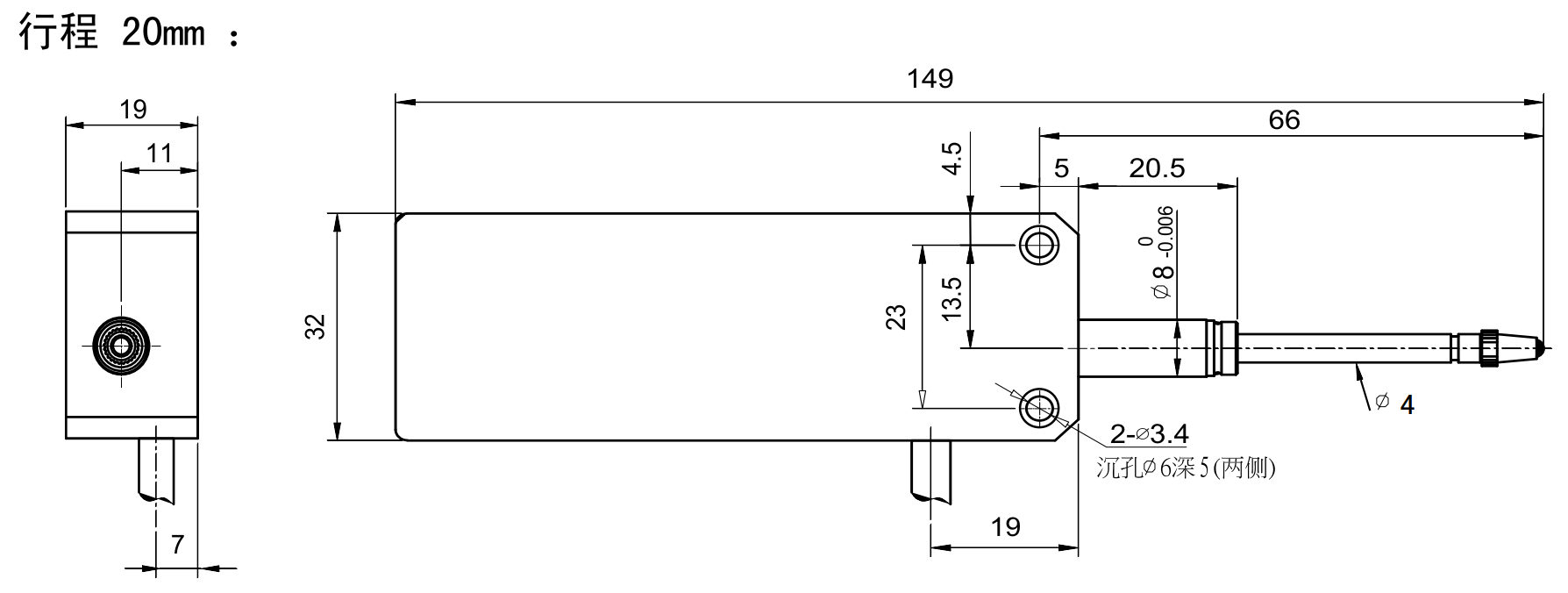

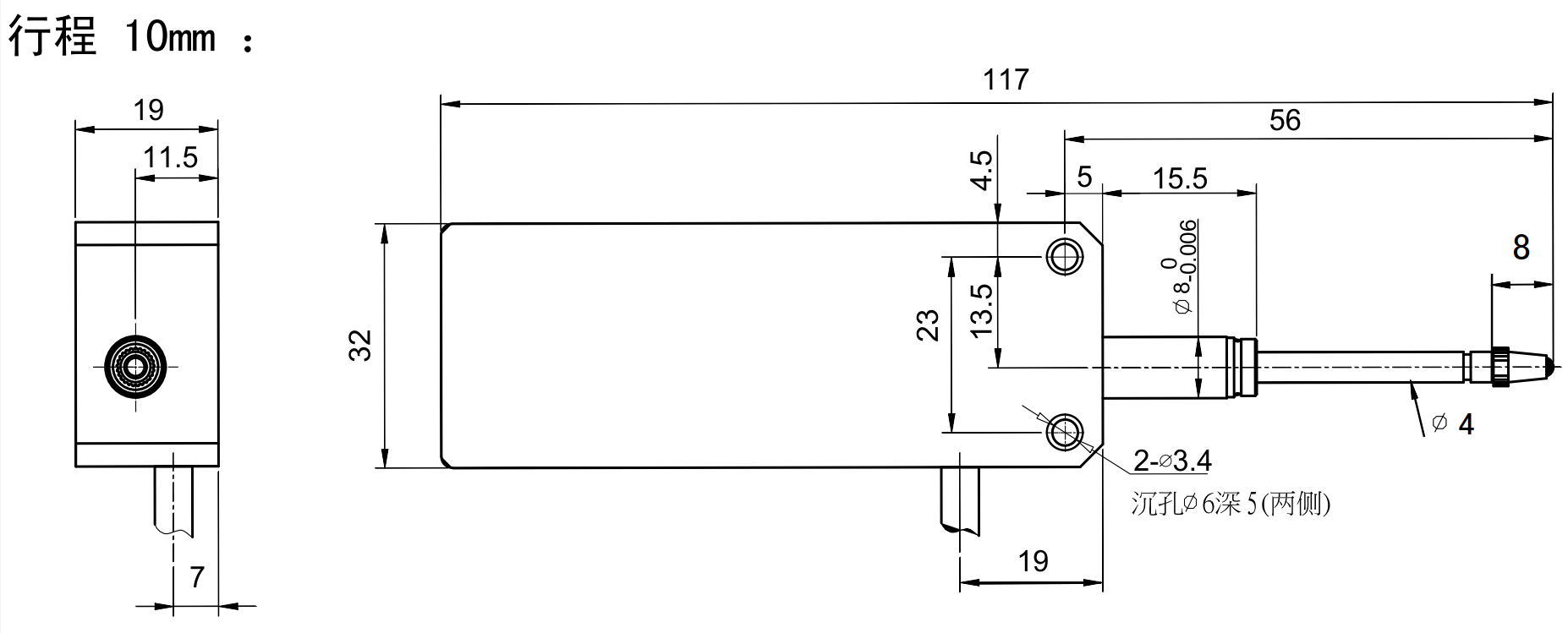

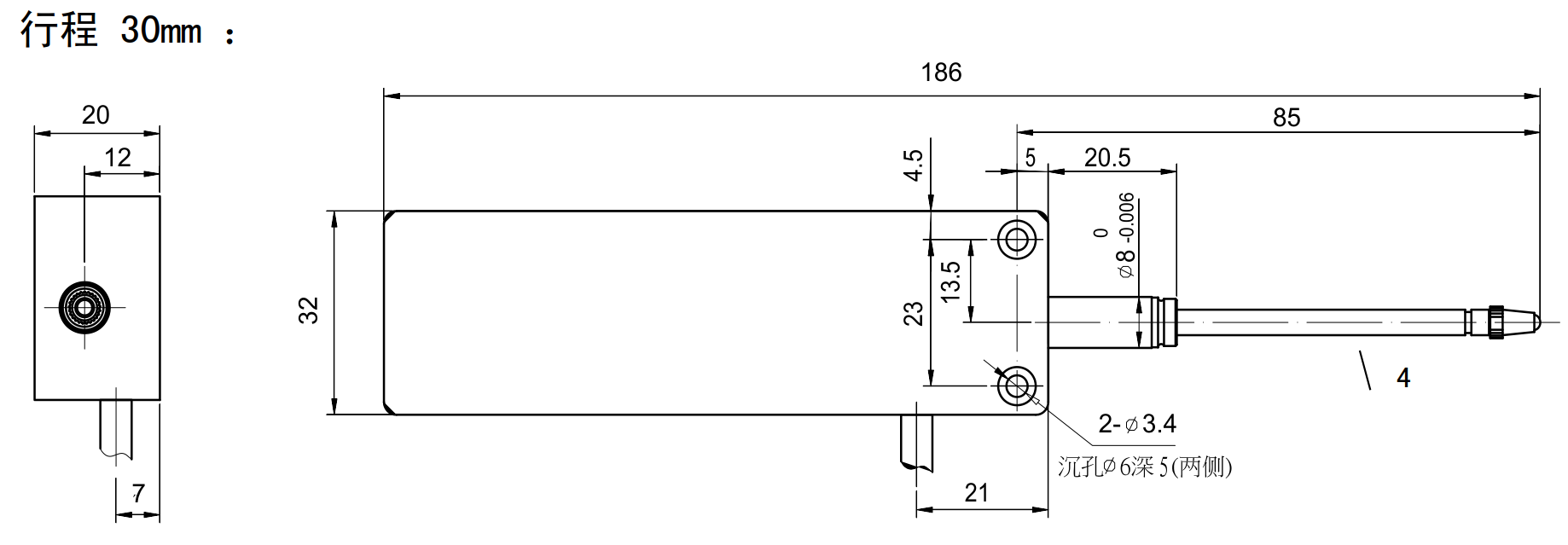

外形尺寸:(量程10,20,30,50mm) 注意:10mm, 24V NPN集电极开路输出的外形尺寸与20mm量程的外形一致

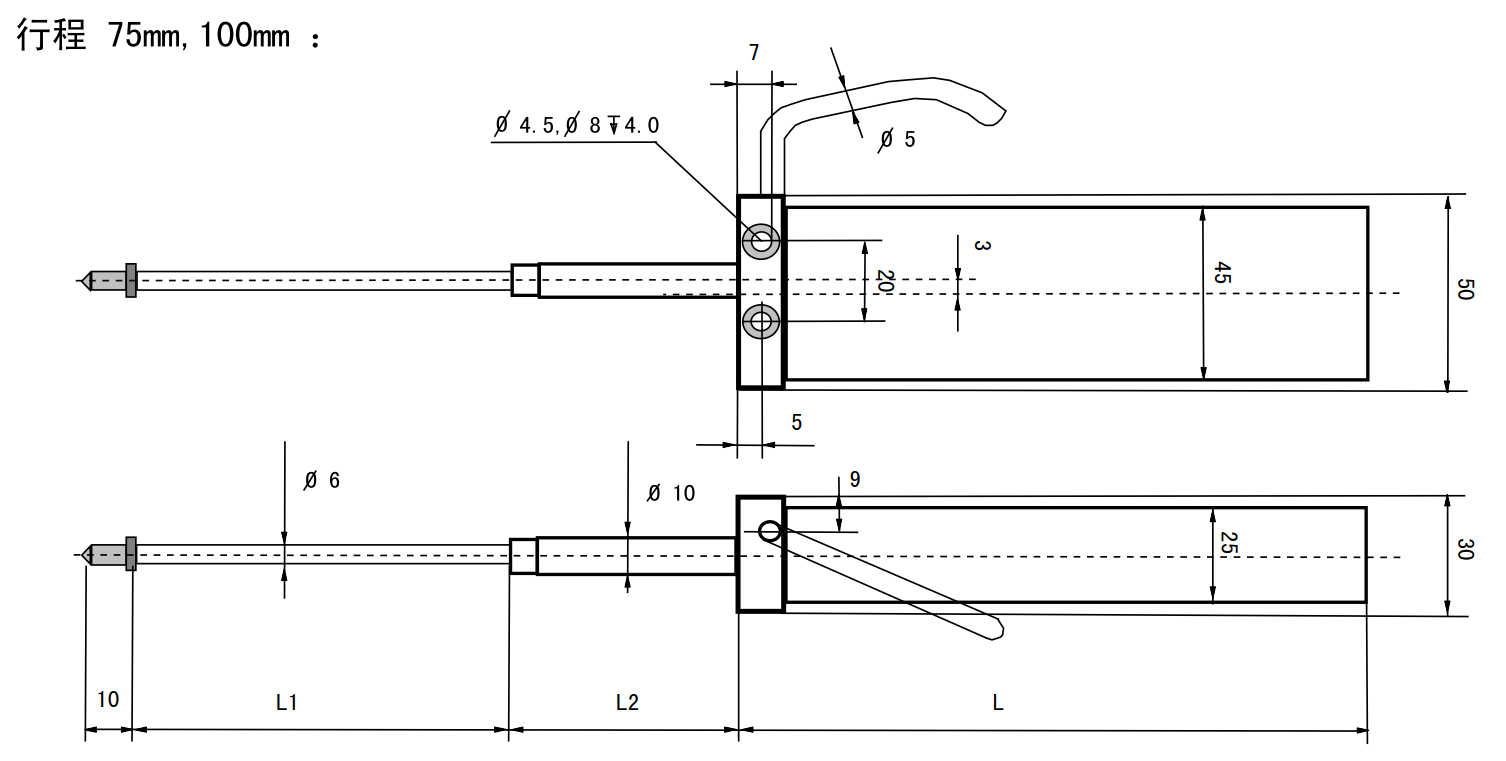

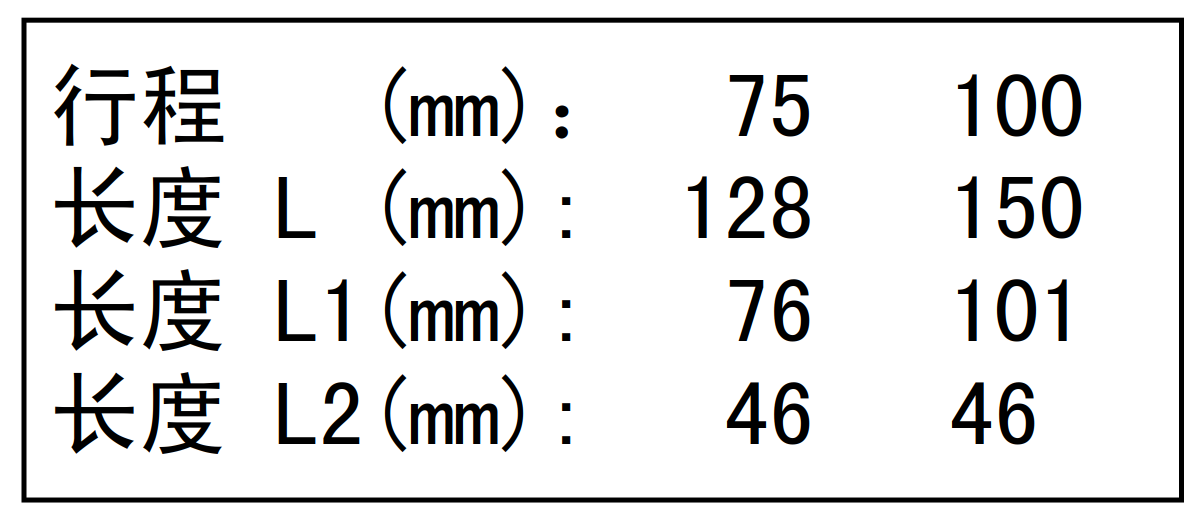

外形尺寸:(量程75,100mm)


24V NPN集电极开路的电路特性:



光栅尺信号常用采集方法:

1.光栅尺数字显示表 :单轴   两轴/三轴

2.连接PLC 高速计数器(需订购24V NPN集电极开路信号输出的光栅尺)

3.连接PLC 高速计数模块(5V TTL 或5V 差分信号输入)

4.带有四倍频功能的电脑计数板卡 JJX-6000 (PCI接口,串口通讯)
