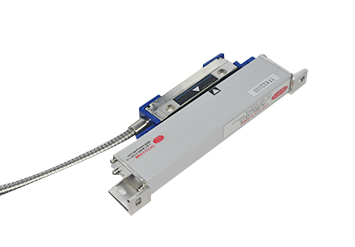

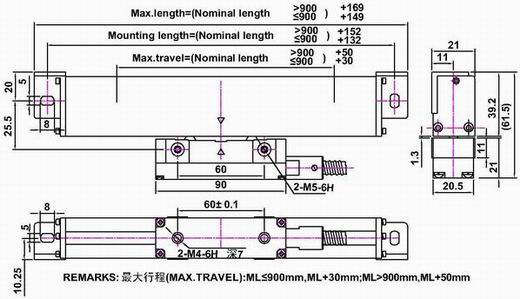

工业级光栅尺FC2(薄尺)
测量长度:50mm到3200mm
分辨l率:0.1μm 0.2μm 0.5μm,1μm,5μm
输出信号: 5V TTL方波 ,差分输出(长线驱动),24V NPN集电极开路
工作温度:0 - 40°C

输出波形:
         TTL 输出(标准)                         差分输出(选购)


输出接线定义:

信号 8芯线缆 9 Pin CAN
备注
+5 V/+24V
1
TTL&LD
0 V
2
TTL&LD
A相
3
TTL&LD
B相
4
TTL&LD
Z相
5
TTL&LD
Z 反相 绿
6
LD
A 反相
7
LD
B 反相
8
LD
屏蔽(丝网)
9
TTL&LD

技术特性:

测量长度 50-1000 mm(50mm/档) , 1100-3200 mm(100mm/档)
分辨率 0.1μm 0.2μm 0.5μm,1μm,5μm
准确度 ± (5+L)/200µm, at 20°C
测量速度 0.5m/s(0.5µm) , 1m/s(1µm) , 2m/s(5µm)
操作力 less than 5N
工作电压 5Vss ± 5% ,24v(选购)
电流(输入) max. 35mA
电流(单相输出) max. 4 mA
防护等级 IP 40
工作温度 0-40°C




光栅尺信号常用采集方法:

1.光栅尺数字显示表 :单轴   两轴/三轴

2.通过JJX3000(信号转接盒)连接PLC 高速计数器(24V NPN集电极开路信号输入)

3.直接连接PLC 高速计数模块(5V TTL 或5V 差分信号输入)

4.连接PLC 高速计数器(需订购24V NPN集电极开路信号输出的光栅尺)

5.带有四倍频功能的电脑计数板卡 JJX-6000 (PCI接口,串口通讯)
