拉绳编码器WED50

量程:200,500,750,1000mm

分辨率: 1,0.5,0.2,0.1mm /脉冲

准确度: +/-0.1%(FS)+/-1脉冲

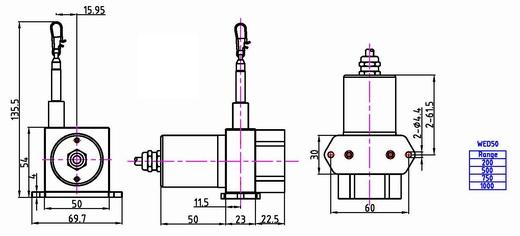

尺寸图:


电气特性:
传感元件
增量型编码器
量程
200,500,750,1000mm
分辨率
0.1,0.2,0.5 or 1mm/脉冲
准确度
+/-0.1%FS
输出
AB 相 方波,ABZ 相方波
电路特性
电压型、集电极开路型、推拉型、线性差动
工作电压
12-24V DC/5V DC
响应频率
10K -50KHZ
工作温度
-10 ~ +60°C
储存温度
-20 ~ +80°C
机械特性:
拉绳参数
0.7mm直径覆塑钢索
拉绳速度
1M/s
震动
10HZ to 1500HZ,10G
冲击
20G,11ms
拉绳力
700g
信号电缆
长度1M ,直径5mm
防护等级
IP65 (仅外壳)
选型表:

WED50

量程 分辨率 输出 电路特性 工作电压
可选:
200/500/
750/1000mm
1:1mm/pulse
05:0.5mm/pulse
02:0.2mm/pulse
01:0.1mm/pulse
空白:AB 相
Z:ABZ 相
空白:电压型
C:集电极开路
PP:推拉式
L:线性差动
空白:
12-24V DC
5V:5V DC
