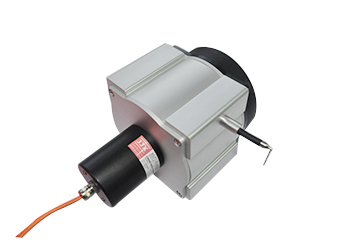

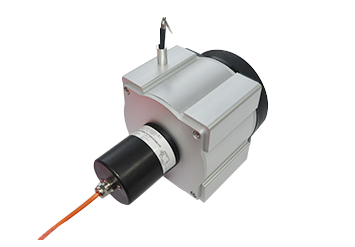

拉绳编码器WED130
量程：6000,7000,8000...20000mm
分辨率: 1,0.5mm /脉冲
准确度: +/-0.1%(FS)+/-1脉冲

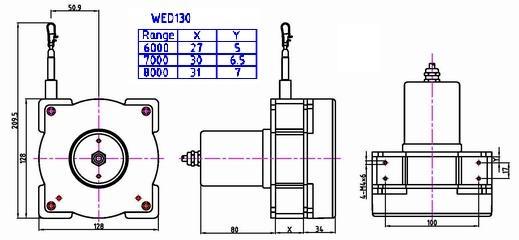

尺寸图: WED130 (9M以下）

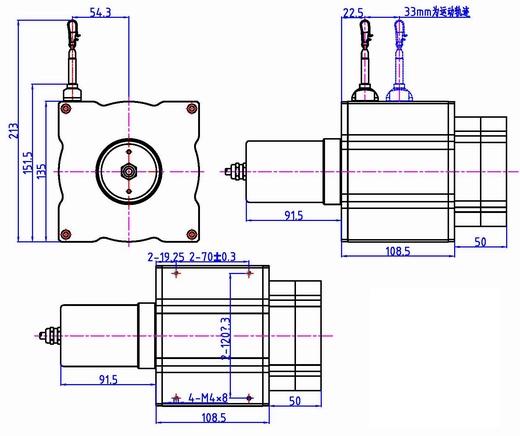

尺寸图： WED130 大量程
电气特性:
| 传感元件 |
增量型编码器
|
| 量程 |
6000/7000/8000/9000/....../20000 mm
|
| 分辨率 |
0.5 or 1mm/脉冲
|
| 准确度 |
+/-0.1%FS
|
| 输出 |
AB相 方波,ABZ相 方波
|
| 电路特性 |
电压型、集电极开路、推拉型、线性差动
|
| 工作电压 |
12-24V DC/5V DC
|
| 响应频率 |
10K -50KHZ
|
| 工作温度 |
-10 ~ +60°C
|
| 储存温度 |
-20 ~ +80°C
|
| 拉绳参数 |
Dia.0.7mm覆塑钢索
|
| 拉绳速度 |
1M/s
|
| 冲击 |
10HZ to 1500HZ,10G
|
| 震动 |
20G,11ms
|
| 拉绳力 |
1500g-2000g
|
| 信号电缆 |
长度1M ,直径5mm
|
| 防护等级 |
IP65 (仅外壳)
|
|
WED130 |
量程 | 分辨率 | 输出 | 电路特性 | 工作电压 |
|
可选:6000/7000/ 8000/9000/..../20000mm |
1:1mm/pulse 05:0.5mm/pulse |
空白:AB 相 Z:ABZ 相 |
空白:电压型 C:集电极开路 PP:推拉式 L:线性差动 |
空白: 12-24V DC 5V:5V DC |
