拉绳编码器
量程：100,150,200,300,450,500,750,1000,1250,1500mm 分辨率： 1,0.5,0.2,0.1mm /脉冲 准确度： +/-0.1%(FS)+/-1 脉冲

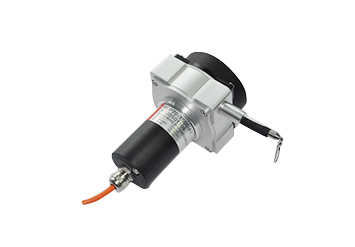

产品资料与下载拉绳编码器WED70
量程：100,150,200,300,450,500,750,1000,1250,1500mm
分辨率： 1,0.5,0.2,0.1mm /脉冲
准确度： +/-0.1%(FS)+/-1 脉冲

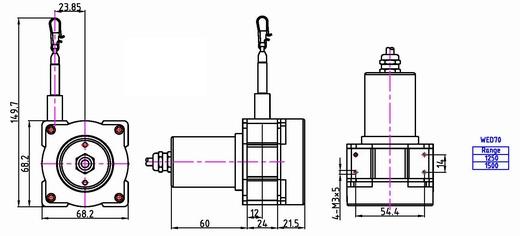

尺寸图:
电气特性:
| 传感元件 |
增量型编码器
|
| 量程 |
100,150,200,300,450,500,750,1000,1250,1500mm
|
| 分辨率 |
0.1,0.2,0.5 or 1mm/脉冲
|
| 准确度 |
+/-0.1%FS
|
| 输出 |
AB相 方波,ABZ相 方波
|
| 电路特性 |
电压型、集电极开路、推拉式、线性差动
|
| 工作电压 |
12-24V DC/5V DC
|
| 响应频率 |
10K -50KHZ
|
| 工作温度 |
-10 ~ +60°C
|
| 储存温度 |
-20 ~ +80°C
|
| 拉绳参数 |
0.7mm直径覆塑钢索
|
| 拉绳速度 |
1M/s
|
| 震动 |
10HZ to 1500HZ,10G
|
| 冲击 |
20G,11ms
|
| 拉绳力 |
900g
|
| 信号电缆 |
长度1M ,直径5mm
|
| 防护等级 |
IP65 (仅外壳)
|
|
WED70 |
量程 | 分辨率 | 输出 | 电路特性 | 工作电压 |
|
可选:100,150,200, 300,450,500,750, 1000,1250, 1500mm |
1:1mm/pulse 05:0.5mm/pulse 02:0.2mm/pulse 01:0.1mm/pulse |
空白:AB 相 Z:ABZ 相 |
空白:电压型 C:集电极开路 PP:推拉式 L:线性差动 |
空白: 12-24V DC 5V:5V DC |
