角度传感器专用联轴器
D：连轴器外径；L连轴器总长。 M：编码器端孔径；N：用户端孔径。 转矩≤1Nm，不同轴度≤0.2mm，转角偏角≤1.5° 广泛应用于编码器与用户轴之间的弹性连接。
产品资料与下载

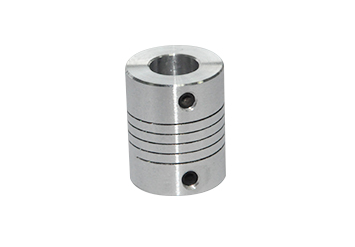

角度传感器专用联轴器HRL

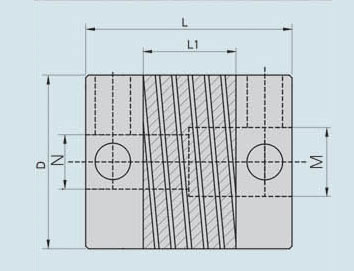

※ D：连轴器外径；L连轴器总长。
※ M：编码器端孔径；N：用户端孔径。
※ 允许转矩≤1Nm，不同轴度≤0.2mm，转角偏角≤1.5°。
※ 广泛应用于编码器与用户轴之间的弹性连接。
●型式举例
两端孔径为Ф6、Ф8，外径D=20，总长L=25。记为：HRL-6X8（D20，L25）
※ D：连轴器外径；L连轴器总长。
※ M：编码器端孔径；N：用户端孔径。
※ 允许转矩≤1Nm，不同轴度≤0.2mm，转角偏角≤1.5°。
※ 广泛应用于编码器与用户轴之间的弹性连接。
●型式举例
两端孔径为Ф6、Ф8，外径D=20，总长L=25。记为：HRL-6X8（D20，L25）
| 型号 | 编码器端孔径M（mm） | 用户端孔径M（mm） | 连外圆D（mm） | 总长L（mm） |
| HRL MXN |
Ф4、Ф5、Ф6、Ф8、Ф10、 Ф12、Ф15 |
Ф4、Ф5、Ф6、Ф6.35、Ф7、 Ф8、Ф10、Ф12、Ф15 |
15、18、20、 22、25 |
20、25、30、 35 |
●安装尺寸(单位:mm)
