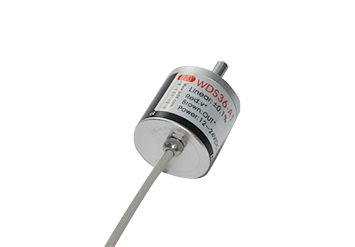

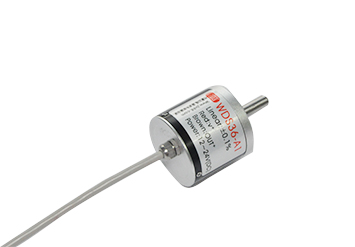

角度传感器WDS36-A1/V1/V2
单圈模拟量输出角度传感器
输出信号0-5V，0-10V，4-20mA
模拟量转换模块内置，提高了防护等级
并可避免环境潮湿造成的模块短路
技术特性：
客户订制选项： 1. WDS36-A1 (两线制电流4-20mA输出） 接线说明：红色线：电源＋ ；棕色线：信号＋；负载串联在线路中形成回路
2. WDS36-V1 (三线制电压0-10V DC输出） 接线方法：红色线：电源＋ ；棕色线：信号＋；桔黄线：COM
3. WDS36-V2 (三线制电压0-5V DC输出） 接线方法：红色线：电源＋ ；棕色线：信号＋；桔黄线：COM
单圈模拟量输出角度传感器
输出信号0-5V，0-10V，4-20mA
模拟量转换模块内置，提高了防护等级
并可避免环境潮湿造成的模块短路
技术特性：
|
特性
|
型号
|
WDS36-V1/V2/A1
|
|
工作电压（V DC）
|
12 - 24 V
|
|
|
输出信号（V）
|
0 - 10 V，0 - 5 V,4 - 20 mA
|
|
|
线性精度（%）
|
0.1，0.3
|
|
|
额定功率（W）
|
2W/70°C
|
|
|
分辨率
|
无穷小
|
|
|
输出平滑
|
≤0.1%
|
|
|
温度系数
|
±400ppm/°C
|
|
|
电气角度
|
45，60，90，120，180，345°±2°
|
|
|
机械角度
|
360°连续
|
|
|
启动力矩
|
< 0.2 N.M
|
|
|
工作温度
|
-10 ——+85°C
|
|
|
旋转寿命
|
1000 万次以上
|
|
|
防护等级
|
IP40
|
|
|
环境特性
|
振动
|
15G 2000HZ
|
|
冲击
|
50G 11ms
|
|
2. WDS36-V1 (三线制电压0-10V DC输出） 接线方法：红色线：电源＋ ；棕色线：信号＋；桔黄线：COM
3. WDS36-V2 (三线制电压0-5V DC输出） 接线方法：红色线：电源＋ ；棕色线：信号＋；桔黄线：COM
