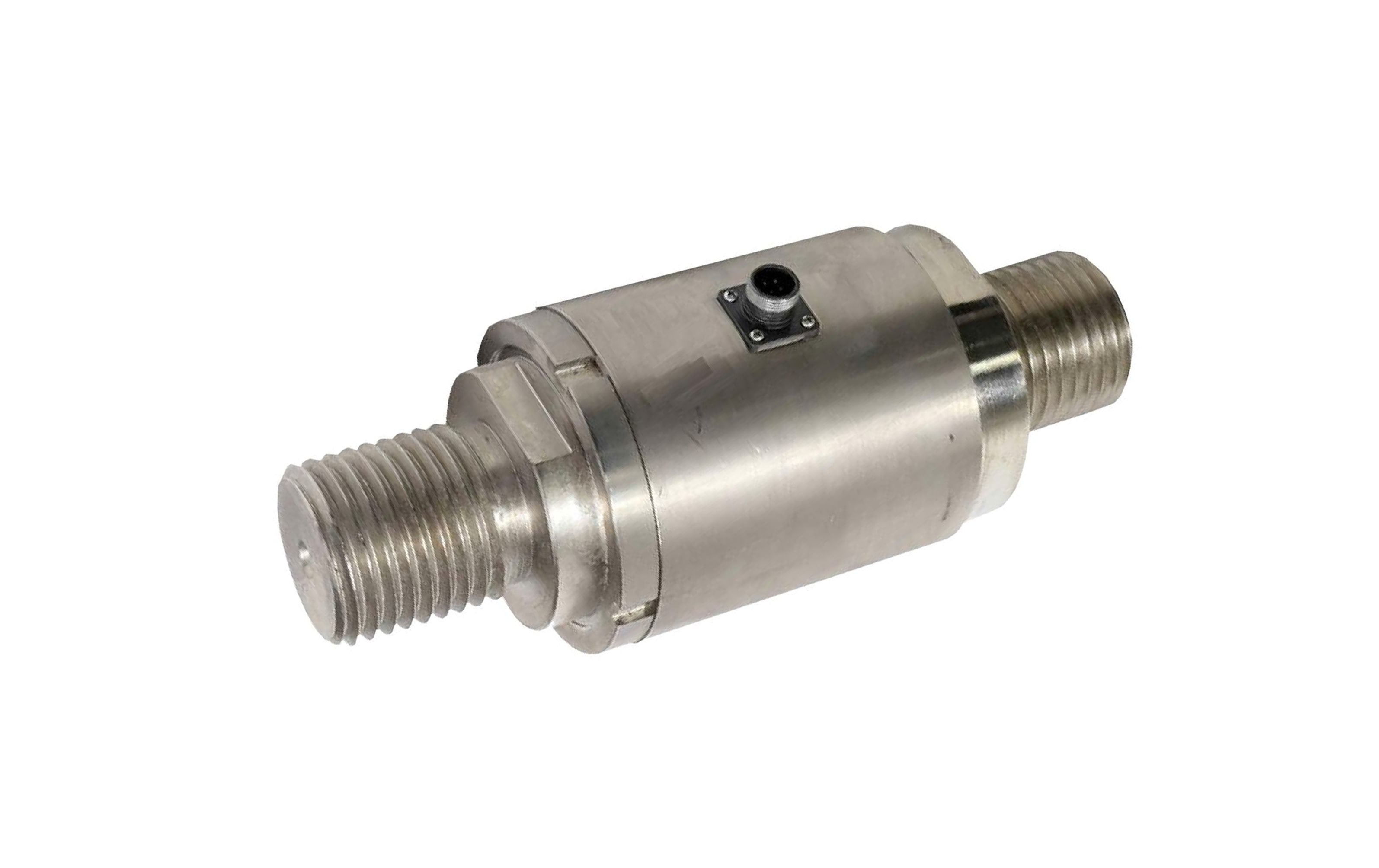

柱式拉压力传感器TES
●采用柱式结构梁
●抗偏载性能好
●长期稳定性好
●可选量程:10~200t

技术指标:
材质         合金钢
额定载荷(t)10/20/30/50/70/80/100/150/200
性能指标
精度         0.05~0.1%F.S
灵敏度       1.5~2.0mV/V
推荐激励电压 5~10V DC
最大激励电压 15V DC
电缆         1.5m
蠕变(30分钟) ±0.05~±0.1%F.S
零点平衡     ±1%F.S
输入阻抗     380±10Ω或750±15Ω
输出阻抗     350±3Ω或700±5Ω
绝缘电阻     ≥5000MΩ
使用环境参数
安全过载     150%F.S
极限过载     200%F.S
工作温度     -20~+65℃
零点温度影响 ±0.05%F.S/10℃
输出温度影响 ±0.5%F.S/10℃
外壳防护等级 IP65

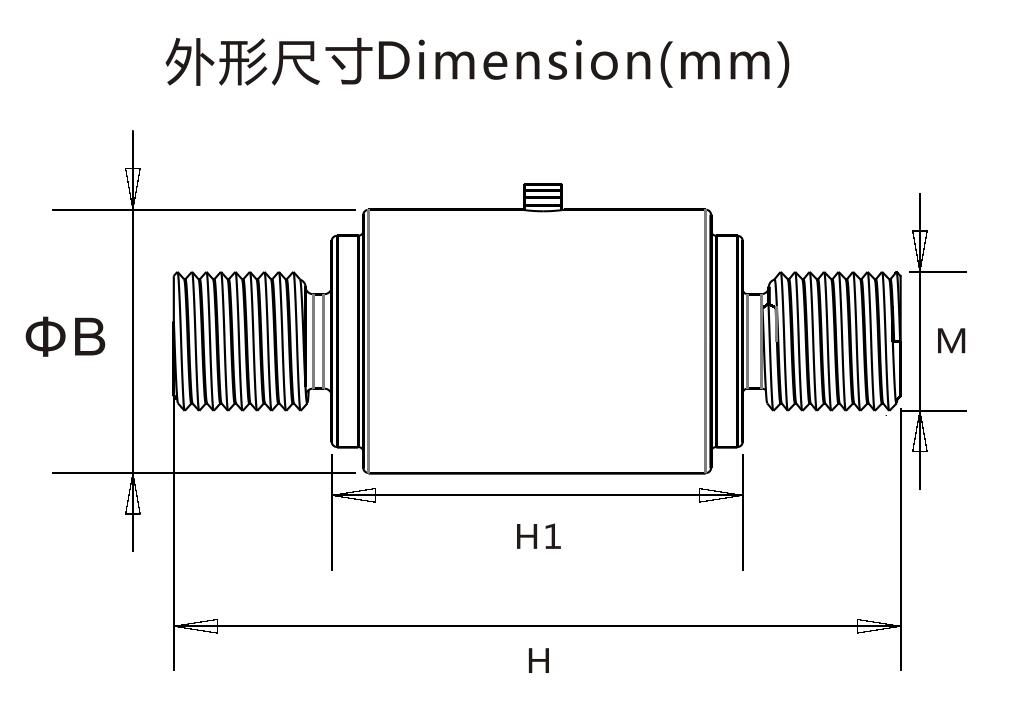

尺寸图:




接线图:



注:部分批次产品导线颜色为红(电源+)绿(信号+)白(信号-)黑(电源-)
