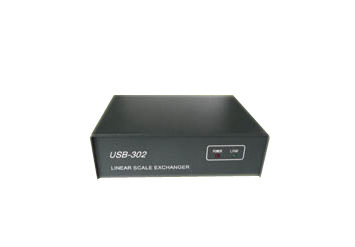

光栅尺信号转接器USB302

用    途：

USB302光栅尺转接器是一种新型光栅尺读数器。二次开发人员能在PC机上通过USB口读取光栅尺的数据，并利用接口函数开发自己的Windows测量软件。

特点：

即插即用

由PC机USB接口供电，无需外部电源

提供用户接口函数，进行二次开发

功    能：

USB-302读取3轴光栅尺信号，通过USB1.1接口发送到PC机

独立3轴光栅尺接口，24位可逆计数器

1组外部触发，可对任意1轴或3轴同时锁存计数值

外部信号触发锁存延时小于20us

计数方向的正负可调

搜索光栅尺RI点时，RI信号，A相信号，B相信号极性可选择

数位滤波，提供抗干扰能力

相关库函数： 提供DLL库函数，支持VC++6.0、Borland C++Builder 4.0/5.0等软件开发平台

规格参数：

电    源：+5V，由PC USB接口提供，无需外部电源供给

功    率：不接光栅尺，最大150mA/5V，典型100mA/5V

外形尺寸：150mm×128mm×51mm（含橡胶垫脚）

             150mm×128mm×45mm（不含橡胶垫脚）

外接光栅尺参数:

A，B，RI单端信号输入，正交TTL方波、频率＜1MHz，信号电流＞1mA，功率小于70mA/5V

电脑配置：

硬件：主板支持USB1.1接口

操作系统：

Windows XP（简体中文、繁体中文、英文）

Windows 2000（简体中文、繁体中文、英文）
