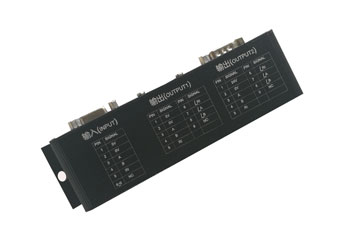

光栅尺信号转接器JJX3000-1/2/3

将1路光栅尺信号转为2路/3路信号

将5V TTL信号转换为12-24V信号（PLC专用）NPN集电极开路输出

型    号：

JJX3000-1S    信号1 分 1   1组5V TTL信号输入（ABZ相），1组24V TTL信号输出（ABZ相）

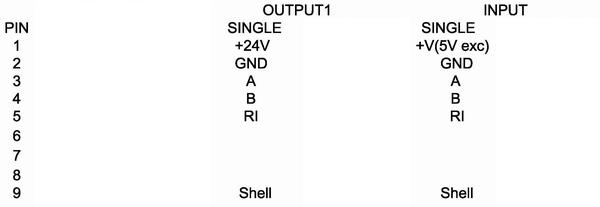

接线图：

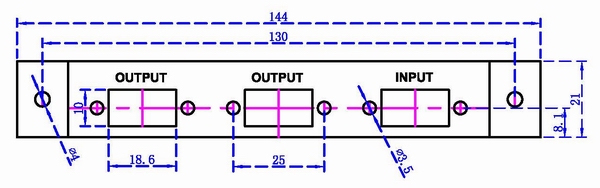

尺寸图：

JJX3000-2S    信号1 分 2   1组5V TTL信号输入（ABZ相），2组5V TTL信号输出（ABZ相）

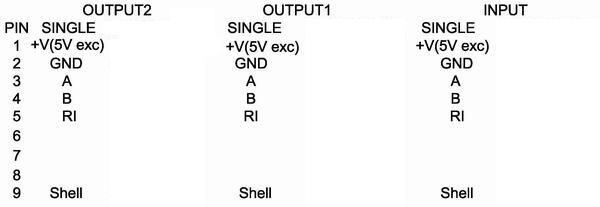

接线图：

尺寸图：

JJX3000-2D    信号1 分 2   1组5V 差分信号输入（A,B,Z,A-,B-,Z-相），2组5V 差分信号（A,B,Z,A-,B-,Z-相）输出

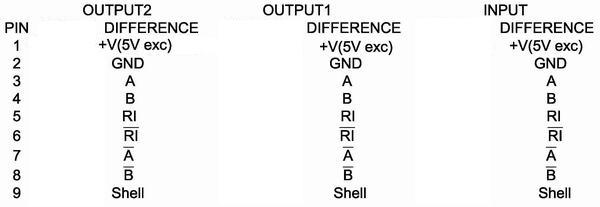

接线图：

尺寸图：

JJX3000-1L    信号1 分 1   1组5V 差分信号输入（A,B,Z,A-,B-,Z-相），1组24V 差分信号（A,B,Z,A-,B-,Z-相）输出

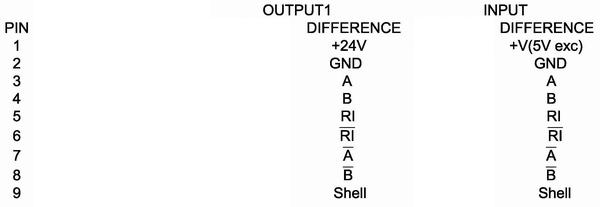

接线图：

尺寸图：

 JJX3000-2L    信号1 分 2   1组5V 差分信号输入（A,B,Z,A-,B-,Z-相），1组5V 差分信号输出,1组24V 差分信号输出

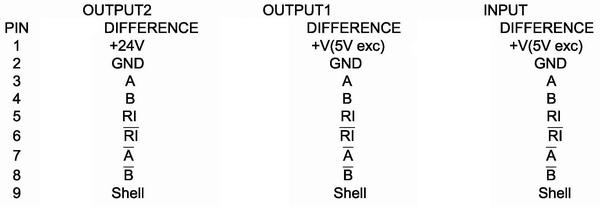

接线图：

尺寸图：

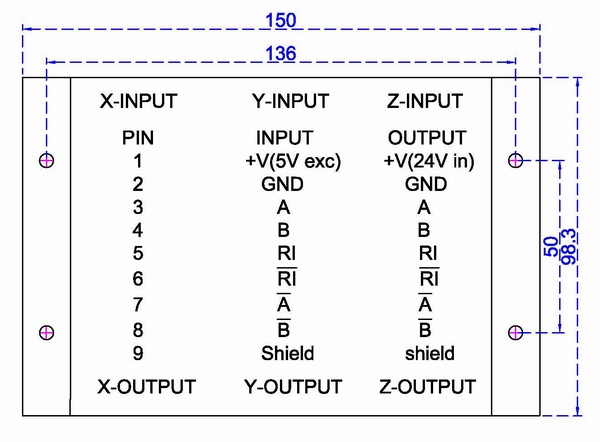

  JJX3000-3L    信号3 分 3   3组5V 差分信号输入（A,B,Z,A-,B-,Z-相），3组12-24V差分信号（A,B,Z,A-,B-,Z-相）输出

接线图：
