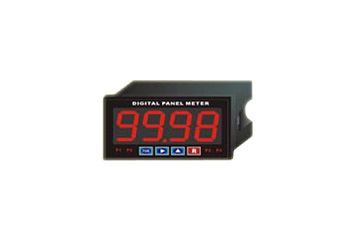

可编程模拟量显示表
PAM 顯示字幕：字高0.56¨(14mm)紅色LED. 顯示範圍：-99999~99999. 顯示更新：5次/每秒 可选RS232/485，支持ASCII协议与PLC通讯
产品资料与下载
顯示字幕：字高0.56¨(14mm)紅色LED.
顯示範圍：-99999~99999.
顯示精度：+/- 0.1% FS, +/- 2 counts.
顯示更新：5次/每秒.
小數顯示：任意設定.
過值顯示：OVER=0時,過值(SPAN)正常顯示.
(超過SPAN)OVER=1時,過值顯示SPAN值.OVER=2時,OVER/SPAN值閃爍顯示.
範圍調整: (SPAN)：-99999~99999.
零點調整：(ZERO)-99999~99999.
類比輸出：DC 0~10V or 0~20mA (16 bits).
比較設定：設定1: -99999~99999; 設定2: -99999~99999
磁滯設定：磁滯1: 0~999; 磁滯2: 0~999
輸出延時：0~99.9秒
輸出設定：輸出1: HIGH / LO; 輸出2: HIGH / LO
輸出裝置：繼電器(1C),250VAC/3A (電阻性負載)
通訊位址：0~247(248~255保留)
通訊協議：ModBus (RTU; RTU/NoCRC; ASCII)
通訊速率：2400; 4800; 9600; 14400; 19200;
28800; 38400; 57600; 76800; 115200(bps).
工作電源：AC115V,230V 50/60 Hz.
消耗功率：約3.5VA.
工作溫度：0~50oC,濕度80%RH以下.
儲存溫度：0~60oC,濕度70%RH以下.
外型尺寸：96(W)X48(H)X98(D)mm.
開孔尺寸：92(W)X44(H)mm.

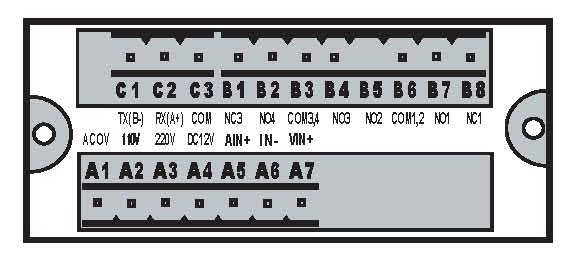

端子定义：

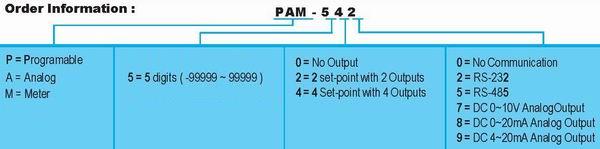

型号选购：
顯示範圍：-99999~99999.
顯示精度：+/- 0.1% FS, +/- 2 counts.
顯示更新：5次/每秒.
小數顯示：任意設定.
過值顯示：OVER=0時,過值(SPAN)正常顯示.
(超過SPAN)OVER=1時,過值顯示SPAN值.OVER=2時,OVER/SPAN值閃爍顯示.
範圍調整: (SPAN)：-99999~99999.
零點調整：(ZERO)-99999~99999.
類比輸出：DC 0~10V or 0~20mA (16 bits).
比較設定：設定1: -99999~99999; 設定2: -99999~99999
磁滯設定：磁滯1: 0~999; 磁滯2: 0~999
輸出延時：0~99.9秒
輸出設定：輸出1: HIGH / LO; 輸出2: HIGH / LO
輸出裝置：繼電器(1C),250VAC/3A (電阻性負載)
通訊位址：0~247(248~255保留)
通訊協議：ModBus (RTU; RTU/NoCRC; ASCII)
通訊速率：2400; 4800; 9600; 14400; 19200;
28800; 38400; 57600; 76800; 115200(bps).
工作電源：AC115V,230V 50/60 Hz.
消耗功率：約3.5VA.
工作溫度：0~50oC,濕度80%RH以下.
儲存溫度：0~60oC,濕度70%RH以下.
外型尺寸：96(W)X48(H)X98(D)mm.
開孔尺寸：92(W)X44(H)mm.

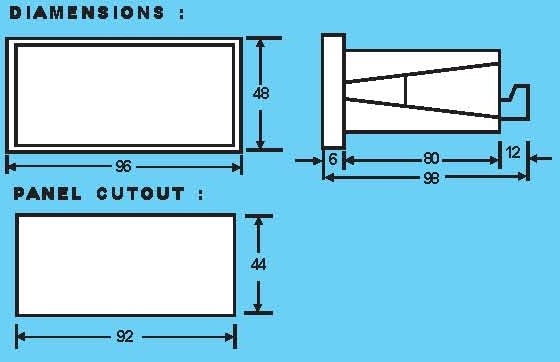

尺寸图：
端子定义：
型号选购：
