智能型数字显示表

输出模拟量0-20mA,4-20mA,0-5v,0-10v都可选购 可选购RS485接口与计算机通讯 可选购两点/四点报 警点,可设定HI-LO 任意点归零(可选购按键归零)

产品资料与下载

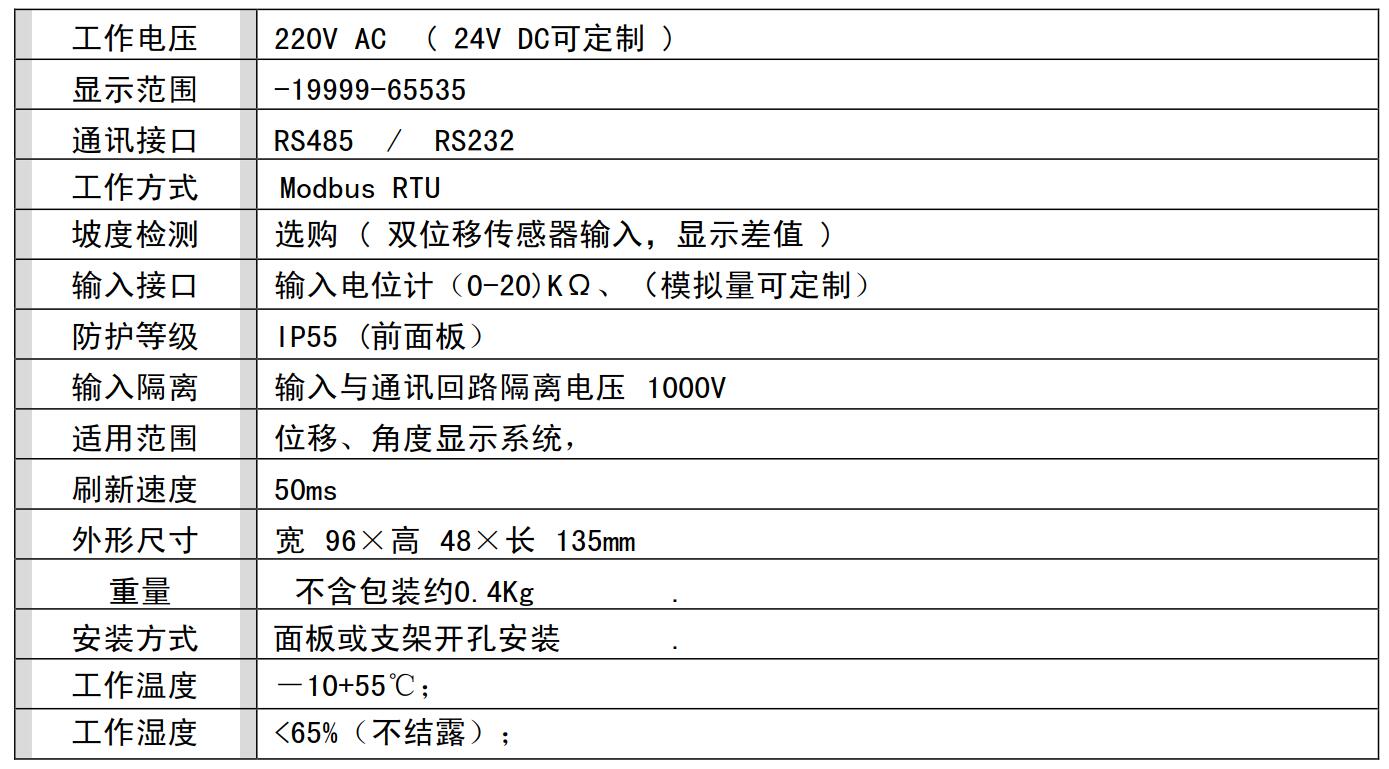

显示 -19999 到69999

输入 电压: 0...10 V,电流: (0) 4...20 mA,电位器(电阻式位移传感器)

显示刷新率  2.5次/秒(标准),10次/秒(选购)

准确度 ±0,1 %FS+1count@23°C±3°C

防护级别 IP 65 (前面板)

工作电源 220 VAC,直流(选购)

工作温度 -10...+55°C

报 警   两点/四点报 警(HI,LO可设置)(选购)

报 警点 吸合式继电器,250V 3A(标准),光耦(选购),固态继电器(选购)

计算机接口 RS232/RS 485(选购)

坡度检测(选购) 双位移传感器输入,显示差值

尺寸 W 96 x H 48 x D 110 mm

开孔尺寸符合DIN 92 x 44 mm

特殊编程功能(选购) 请联系销售

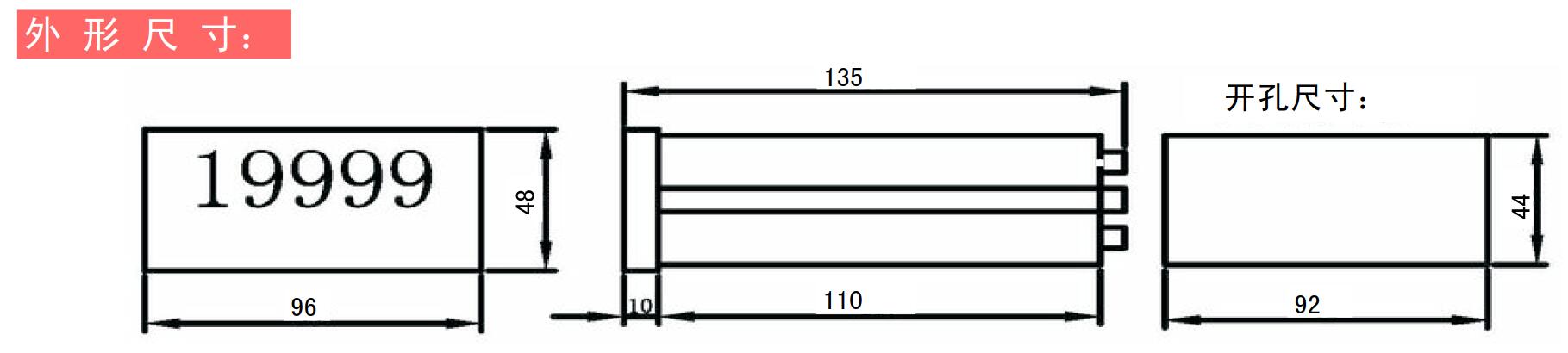

AE系列数字显示表尺寸图:

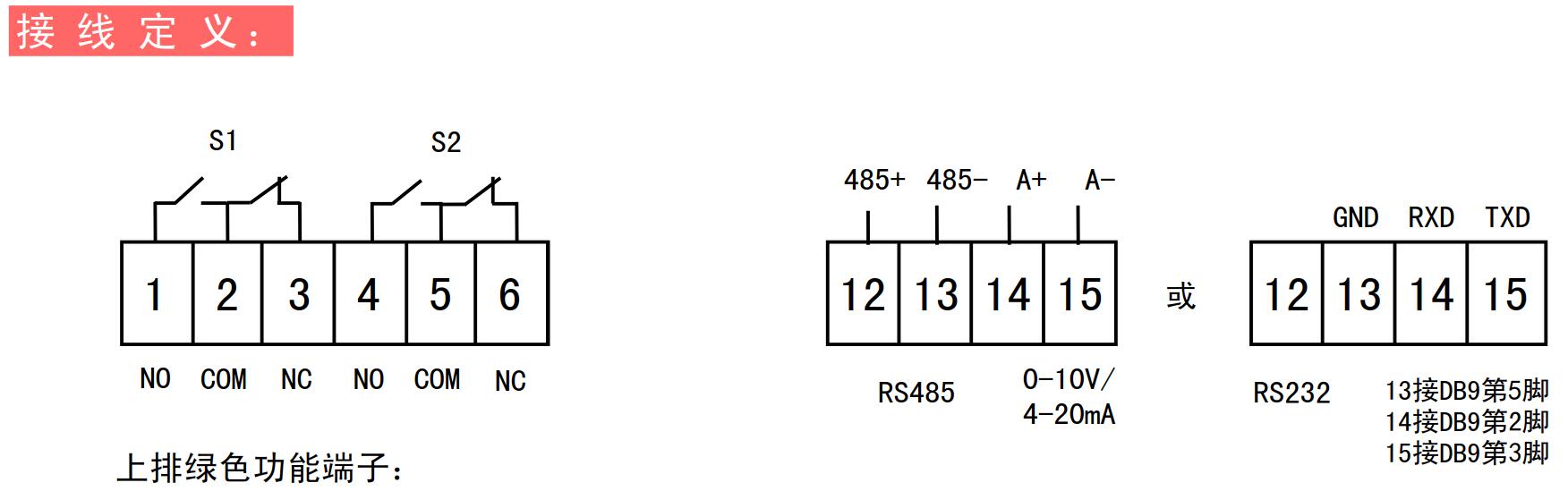

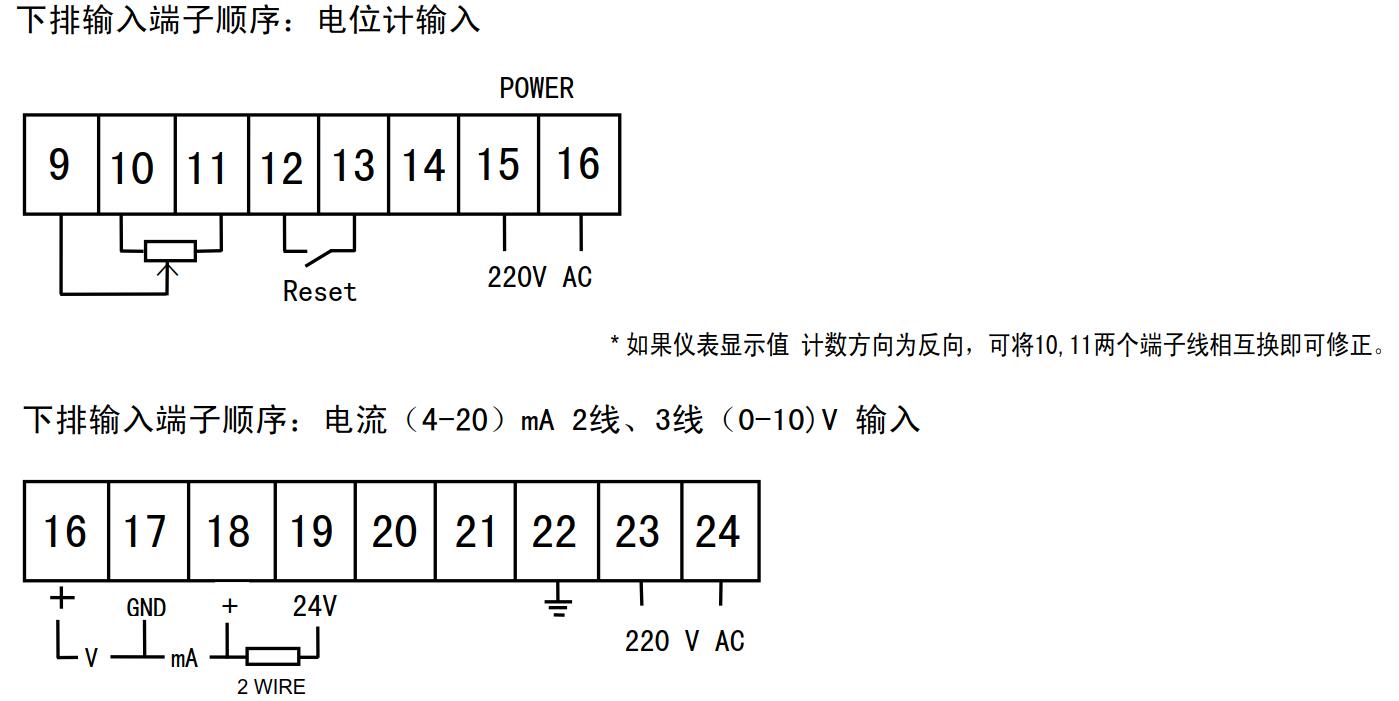

AE系列数字显示表接线图:(此图仅供参考,以实际产品为准)

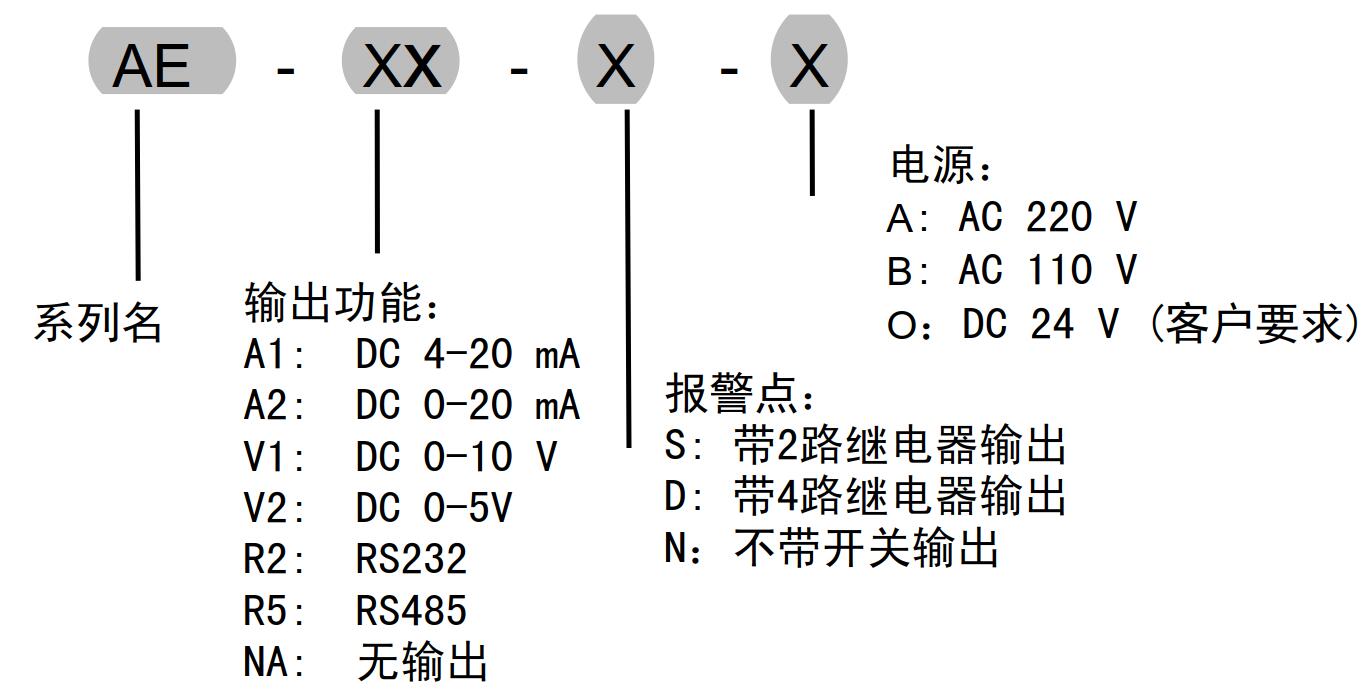

AE系列数字显示表选型说明:

注意: 报 警点数值只可设定为正值(标准);报 警点数值可设定为负值(选购)

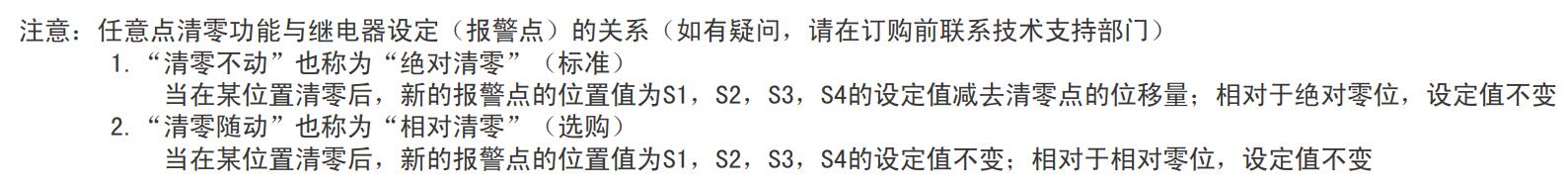

注意: 任意点清零功能与继电器设定(报 警点)的关系(如有疑问,请在订购前联系技术支持部门)

1.“清零不动”也称为“绝对清零”(标准)

当在某位置清零后,新的报 警点的位置值为S1,S2,S3,S4的设定值减去清零点的位移量;相对于绝对零位,设定值不变

2.“清零随动”也称为“相对清零”(选购)

当在某位置清零后,新的报 警点的位置值为S1,S2,S3,S4的设定值不变;相对于显示零位,设定值不变


公告:为方便客户使用,自2012年1月1日起,所有带继电器输出的型号,默认出厂清零程序将变更为“清零随动”。


AE 系列数字显示表操作说明书下载>>>>>


AE 通讯协议>>>>> (通讯测试可采用MODSCAN32软件)
