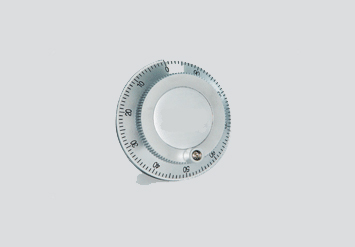

●特性一览
※ 金属光栅，模块化设计，材质分为塑料和金属两种
※ 安装部位尺寸Ф50.8 X 21，薄型，体轻，3M3固定
※ 广泛应用于数控机床行业、印刷机械、塑料机械
※ 可选脉冲： 25p/r、50p/r、100p/r 或依据用户要求。
※ 型式举例： 基本型号ISM6045，输出脉冲数100 p/r，电源电压DC5V，驱动器输出L。记为：ISM6045-002-100B-5L
●接线表(实际接线以编码器标牌为准)
●技术参数

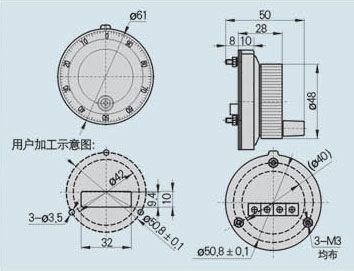

●安装尺寸(单位:mm)
※ 金属光栅，模块化设计，材质分为塑料和金属两种
※ 安装部位尺寸Ф50.8 X 21，薄型，体轻，3M3固定
※ 广泛应用于数控机床行业、印刷机械、塑料机械
| ※ 型号说明： | ISM6045 | - | 002 | 100 | B | - | 5 | L | |||
|
|
|
|
|
|
|
|
|
|
|
|
|
| 产品型号 | 型号扩展 | 输出脉冲数 | Z信号识别 | 电源电压 | 输出方式 |
※ 型式举例： 基本型号ISM6045，输出脉冲数100 p/r，电源电压DC5V，驱动器输出L。记为：ISM6045-002-100B-5L
●接线表(实际接线以编码器标牌为准)
|
端子代号
|
1 | 2 | 3 | 4 | 5 | 6 |
| 电压输出 | 5-15V | 0V | A | B | — | — |
| 驱动器输出 | +5V | 0V | SIG A | SIG A | SIG B | SIG B |
| 输出波形 | 方波 | 工作温度 | -30°C~70°C |
| 消耗电流 | ≤100mA | 储存温度 | -30°C~85°C |
| 响应频率 | 0~20KHz | 工作湿度 | 30~85% 无结露 |
| 载 空 比 | 0.5T+/-0.1T | 电源电压 | DC+5+/-5%或+5~12V |
| 最大转速 | 500rmp | 信号位置 | 四种 |
| 正常转速 | ≤200rmp | 输出电压 | 高电平Vh≥85%Vcc，低电平Vi≤0.3V |
| 防 护 | 防水、防油、防尘 IP54 | 质 量 | 0.2kg（塑料）、0.3kg（金属） |
