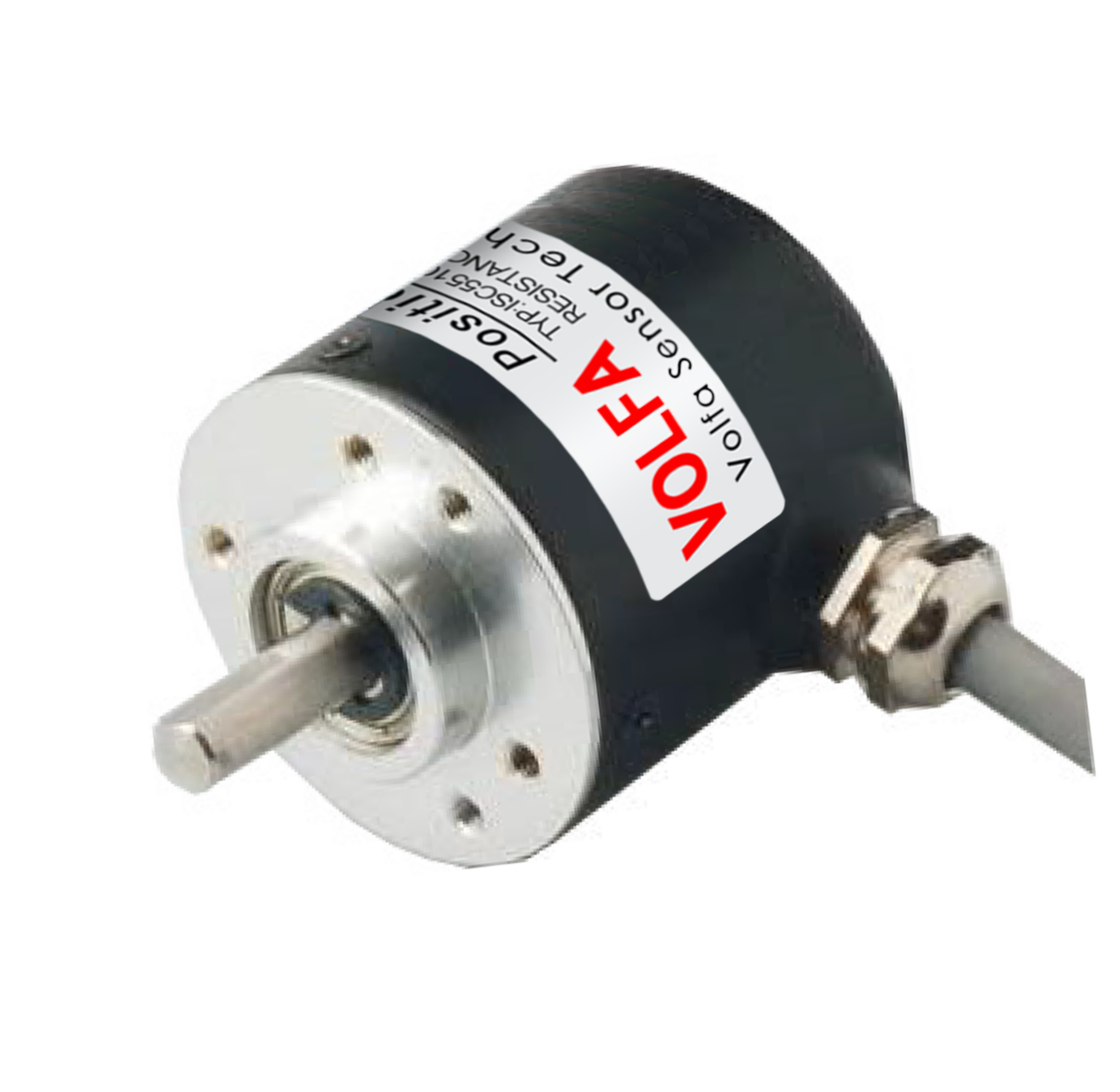

IS*系列编码器
载荷能力强，工作寿命长，结构紧凑，安装方便 外径Ф38、Ф58、Ф80，电缆侧出或航插可选 实心旋转轴 直径 6mm、10mm 通空旋转轴承 内径 30mm(20、25、28）可选 适用于精密工作环境，办公自动化等领域 适用于电机转速控制，机器臂关节、工厂自动化、船舶、升降平台、试验设备等领域
产品资料与下载
●特性一览
※ 载荷能力强，工作寿命长，结构紧凑，安装方便
※ 可选脉冲：依据用户要求。

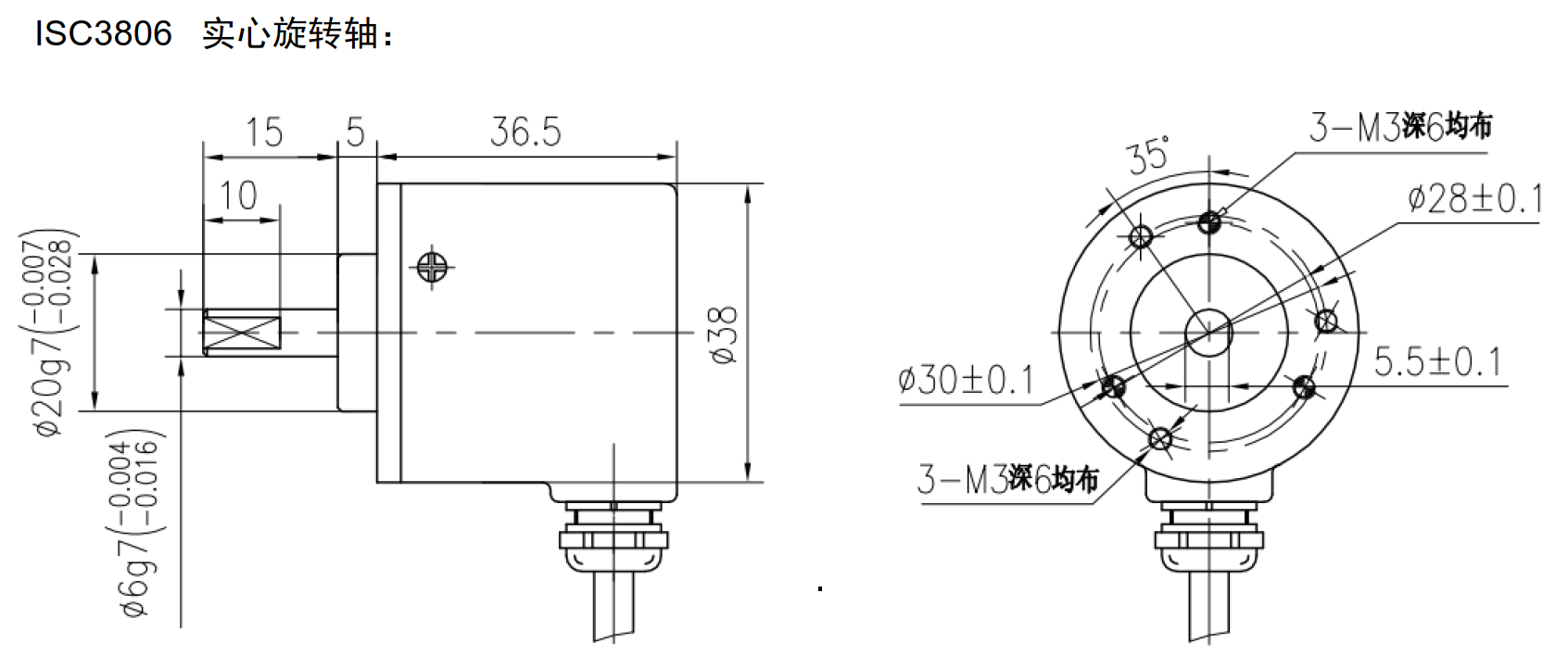

※ 型式举例： 基本型号ISC3806，电缆侧出C，输出脉冲数360 p/r，Tz =1T，电源电压DC5-12V，集电极开路输出C。记为：ISC3806-003G360BZ1-5-12C
※ 载荷能力强，工作寿命长，结构紧凑，安装方便
※ 外径Ф38、Ф58、Ф80，电缆侧出或航插可选
※ 实心旋转轴 直径 6mm、10mm

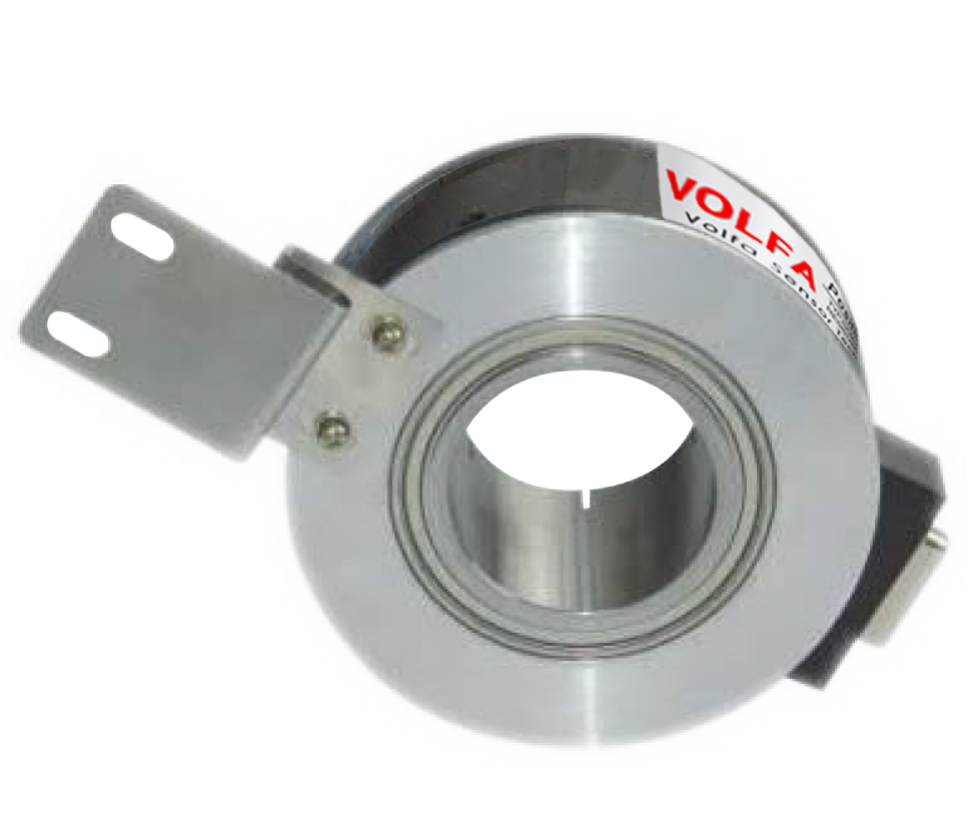

※ 通空旋转轴承 内径 30mm(20、25、28）可选
※ 适用于电机转速控制，机器臂关节、工厂自动化、船舶、升降平台、试验设备等领域| ※ 型号说明： | ISC3806 | - | 003 | G | 360 | B Z 1 | - | 5-12 | C | ||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 产品型号 | 型号扩展 | 航插·电缆 | 输出脉冲数 | Z信号识别 | 电源电压 | 输出方式 |
※ 型式举例： 基本型号ISC3806，电缆侧出C，输出脉冲数360 p/r，Tz =1T，电源电压DC5-12V，集电极开路输出C。记为：ISC3806-003G360BZ1-5-12C
详细参数及选型请参考PDF文档资料
●接线表(实际接线以编码器标牌为准)
|
信号
|
+5V
|
OV
|
SIG A
|
SIG A
|
SIG B
|
SIG B
|
SIG Z
|
SIG Z
|
屏蔽
|
|
导线颜色
|
红
|
黑
|
绿
|
棕
|
白
|
灰
|
黄
|
橙
|
N.C
|
|
插座号(7芯)
|
1
|
4
|
3
|
-
|
5
|
-
|
2
|
-
|
6
|
|
插座号(9芯)
|
1
|
4
|
5
|
7
|
3
|
6
|
2
|
8
|
9
|

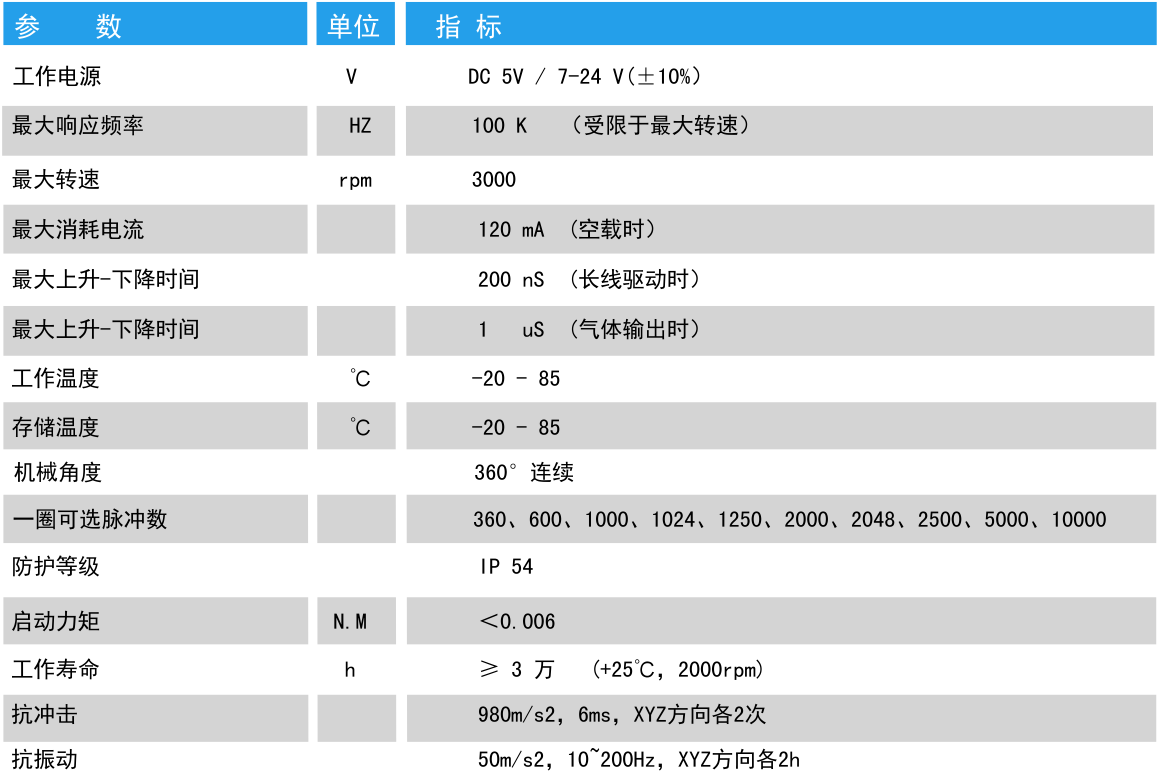

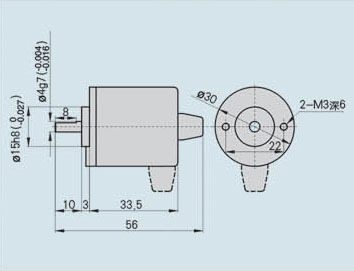

●技术参数

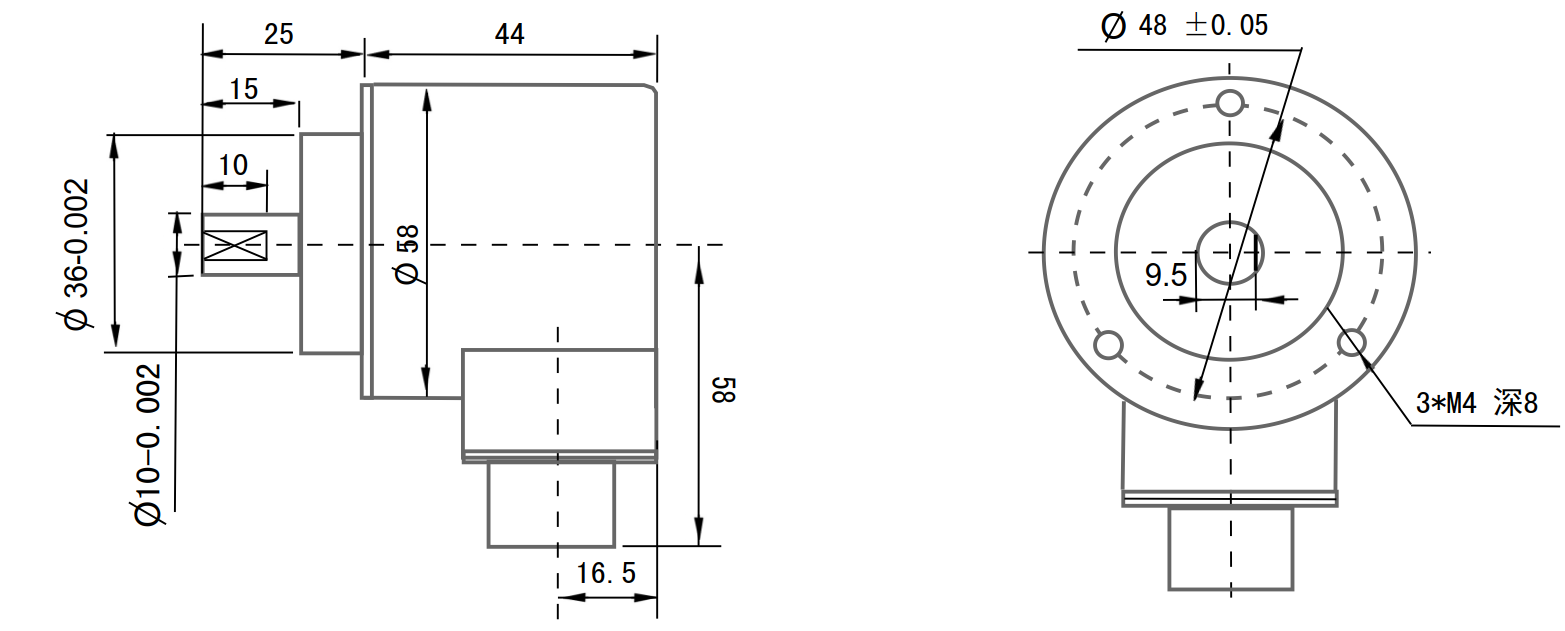

ISC5810 实心旋转轴：

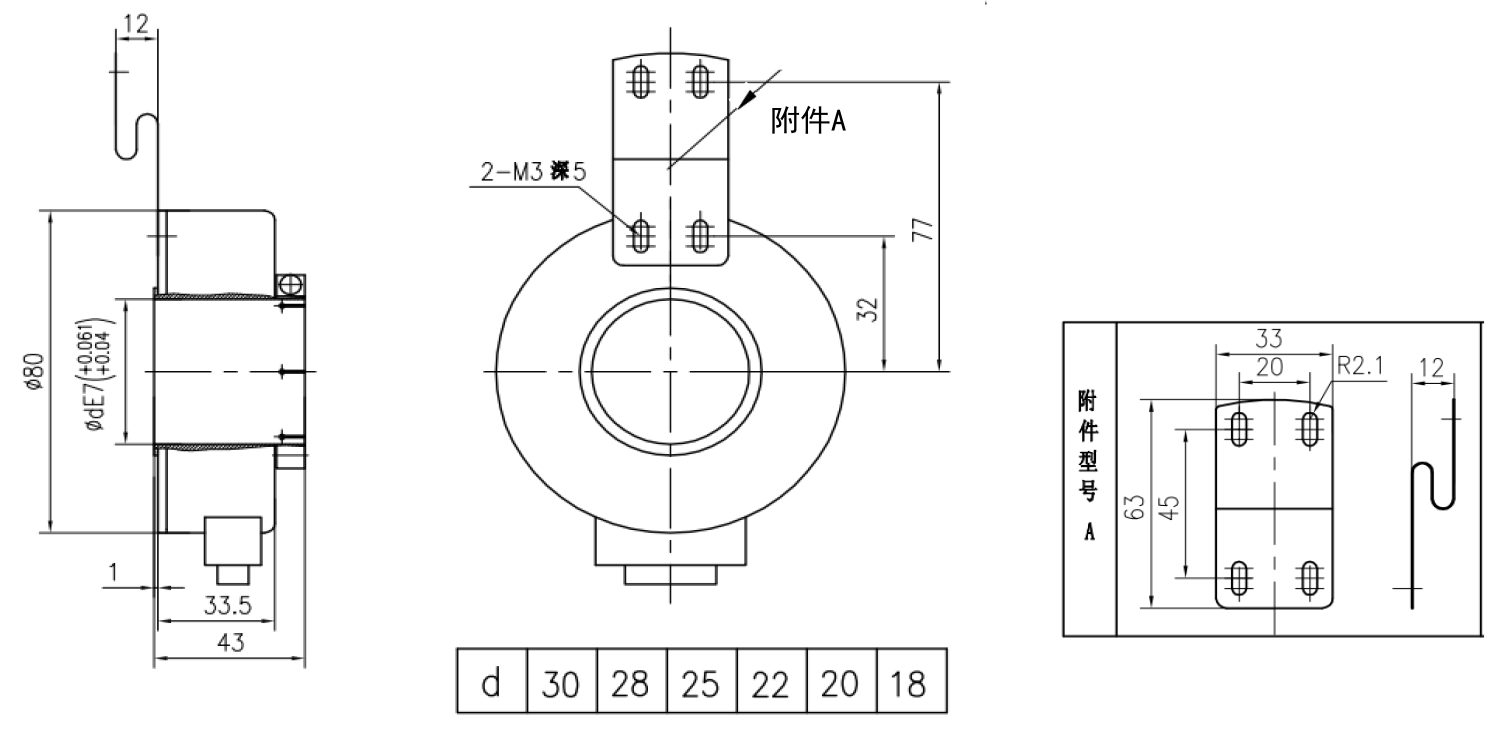

IHC8030 通孔旋转轴：
