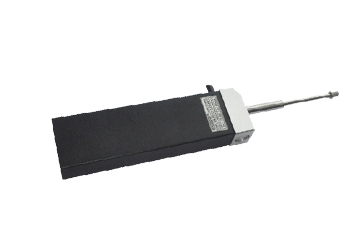

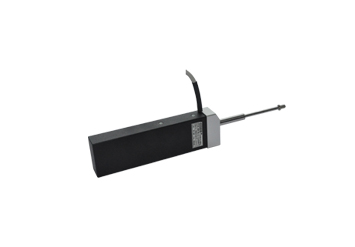

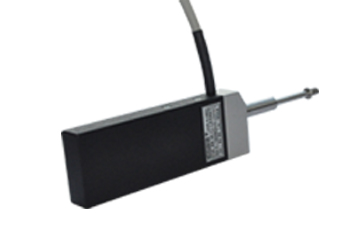

ESSA高分辨率光栅尺SM50
测量长度：0-50mm
分辨率：0.005，0.001 ，0.0005 ，0.0001mm
输出信号： 5V TTL方波 ，长线驱动（差分输出）
工作温度：0 - 40°C
|

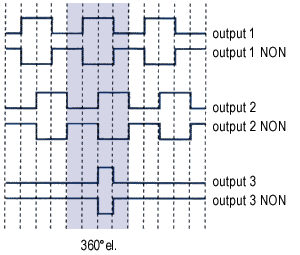

输出波形:
|
|
|
|
接线定义:
|
|
差分
|
|
信号
|
8 芯线缆
|
9 Pin CAN
|
|
+5 V
|
红
|
1
|
|
0 V
|
蓝
|
2
|
|
Output 1
|
白
|
3
|
|
Output 2
|
黄
|
4
|
|
Output 3
|
灰
|
5
|
|
Output 3 non
|
粉
|
6
|
|
Output 1 non
|
棕
|
7
|
|
Output 2 non
|
绿
|
8
|
|
Shield
|
银
|
9
|
|
|
|
|
|
技术特性:
|
|
测量长度
|
50 mm
|
|
分辨率
|
0.1; 0.2; 0.5; 1; 2; 5 a 10 µm
|
|
准确度
|
± 1µm / 50mm
|
|
测量速度
|
0.5 m/s
|
|
操作力
|
Less than 0.5-0.8N
|
|
工作电压
|
5Vss ± 5%
|
|
电流(差分输出)
|
max. 120 mA
|
|
电流(TTL输出)
|
max. 50 mA
|
|
防护等级
|
IP 40
|
|
工作温度
|
0-40°C
|
|
绝缘强度
|
min. 20 MW
|
|
输出(Line Driver)
|
RS 422, 20 mA
|
|
输出(TTL)
|
L=max. 0.5V at< 10mA
H=min. 3.5V at> 2.5mA
|
|
Drawing:
光栅尺信号常用采集方法：
1.光栅尺数字显示表 ：单轴 两轴/三轴
2.直接连接PLC 高速计数模块（5V TTL 或5V 差分信号输入）
5.带有四倍频功能的电脑计数板卡 JJX-6000 （PCI接口，串口通讯）
