光栅尺数显表

采用24位专用计数集成电路,计数速度最高达5米/秒 无需电池,停电后记忆当前位置 宽电压输入范围,输入电压AC 90V-240V,都能正常工作 标配RS232接口,方便与计算机或PLC通讯,反馈数据

产品资料与下载
用途:

安装在各种床台上,配合光栅尺为机床提供检测定位
特点:
采用本公司24位专用计数集成电路,计数速度达5米/秒
电源抗干扰能力和信号抗干扰能力达到2200V以上
中文信息提示,操作方便直观(中文数显表)
无需电池,停电后记忆当前位置
RS232 串口通讯,波特率9600
宽电压输入范围,输入电压AC 90V-240V,都能正常工作
体积小,重量轻,外形尺寸295mm×185mm×45mm,重量约1.45Kg
功    能:
座标清零、分中、置数
ABS坐标、INC坐标、1000组用户坐标
缩水率
计算器
寻找机械原点(RI)
圆周分孔
斜线分孔
圆弧加工(JJX8800-2、JJX8800-3)
斜面加工(JJX8800-2、JJX8800-3)
EDM加工(JJX8800E)
RS232通讯
寻边处理(选购件)
型    号:
JJX8800-2      两轴数显表
JJX8800-3      三轴数显表
JJX8800E       火花机专用数显表

规格参数:
输入电压:AC 90V-240V
功    率:最大15W
外形尺寸:295mm×185mm×45mm
重    量:1.45Kg
输入光栅尺信号:正交TTL方波,频率<2MHZ,电流>1mA
解 析 度:0.1μ、0.2μ、0.5μ、1μ、2μ、5μ、10μ

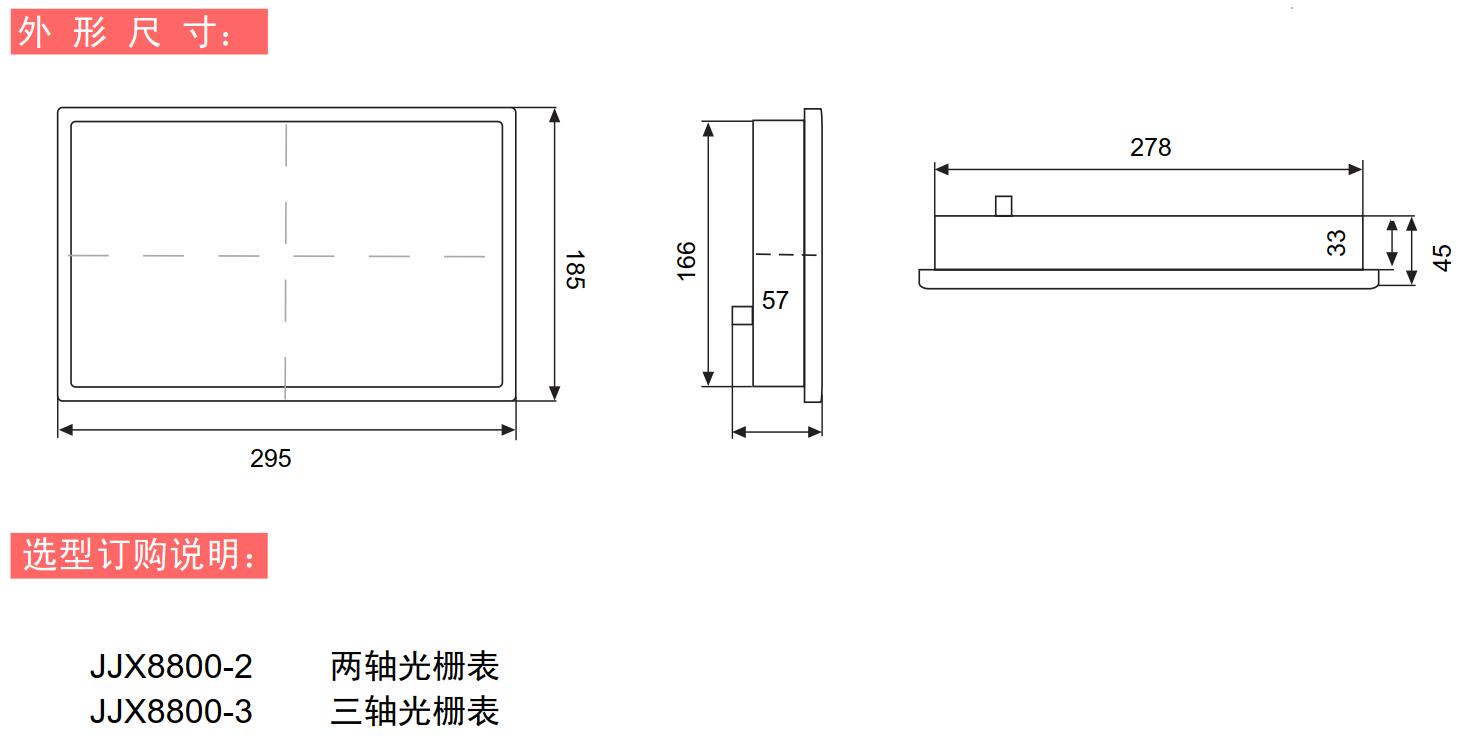

尺    寸:
