德国VOLFA位移传感器

< >

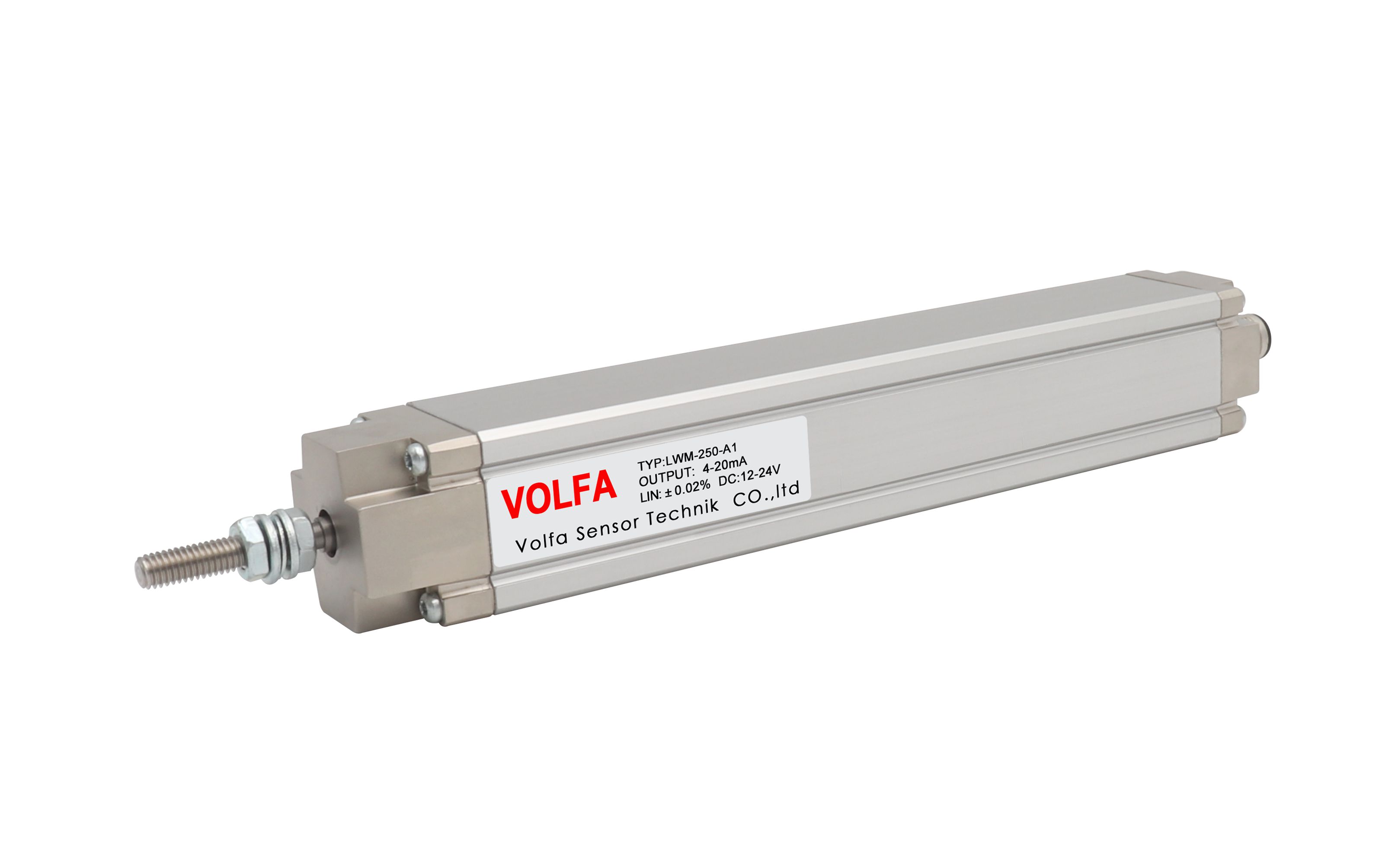

位移传感器 LWM 系列

LWM 感应式直线位移传感器经一根连接杆与机床的部件相连检测物体的当前位置,输出刷新率 高达32KHZ,当前的位置信号立即以绝对量输出。最大线性误差小于等于 0.02%,可以通过针脚的链接方式“斜度选择器”确定信号的斜度(上升型或下降型)。

产品资料与下载

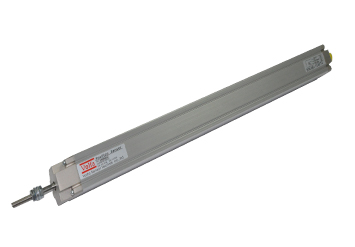

感应式位移传感器LWM-A1/V1/V2

量程:75....750mm.

输出:4...20mA,0...10V

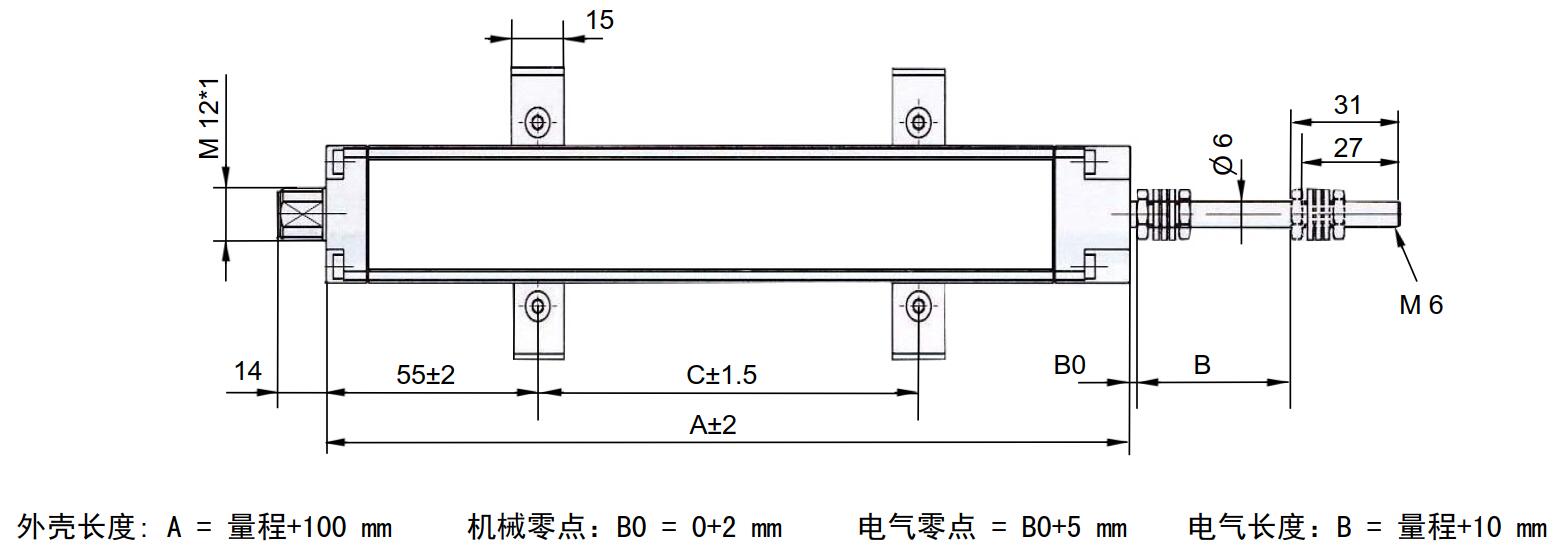

产品尺寸图:

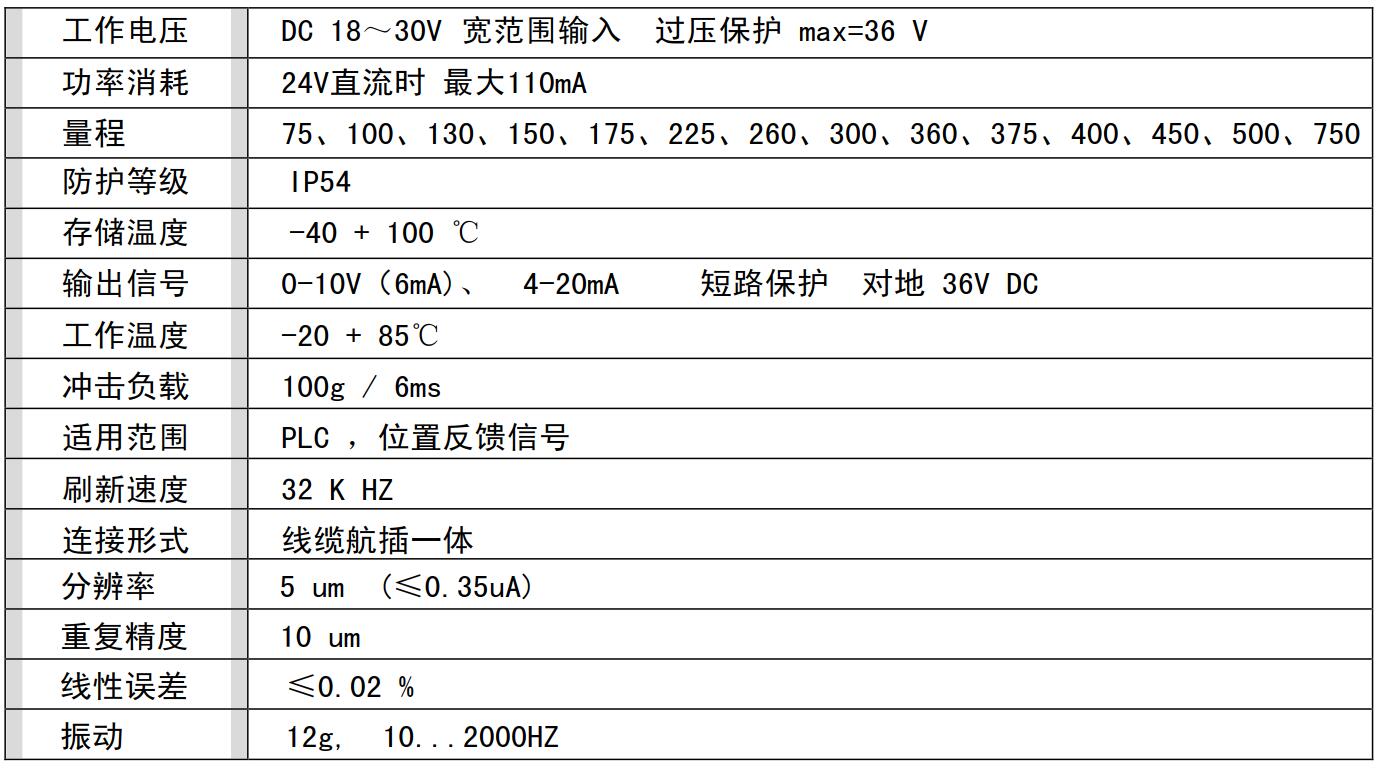

产品技术参数:



电压

电流

输出电压

0…..10V



输出电流



4…..20mA

每个输出最大负载电流

6mA



系列分别率

5μm

5μm

重复精度

10μm

10μm

采样频率

典型值   32KHZ

典型值   32KHZ

最大线性误差

0.02%

0.02%

供电电压

18…30VDC

18…30VDC

空载电流消耗

80mA

80mA

工作温度

-20…+85

-20…+85

存储温度

-40….100

-40….100

冲击负载

100g/2ms

100g/2ms

振动

12g10…2000Hz

12g10…2000Hz

绝缘强度

500V(外壳接地)

500V(外壳接地)

防护等级符合

IP54

IP54

外壳材质

阳极氧化铝

阳极氧化铝

紧固件

安装夹具

安装夹具

连接

插头M128芯线

插头M128芯线

外壳长度A

额定检测长度+100mm

额定检测长度+100mm

机械检测长度B

额定检测长度+10mm

额定检测长度+10mm
