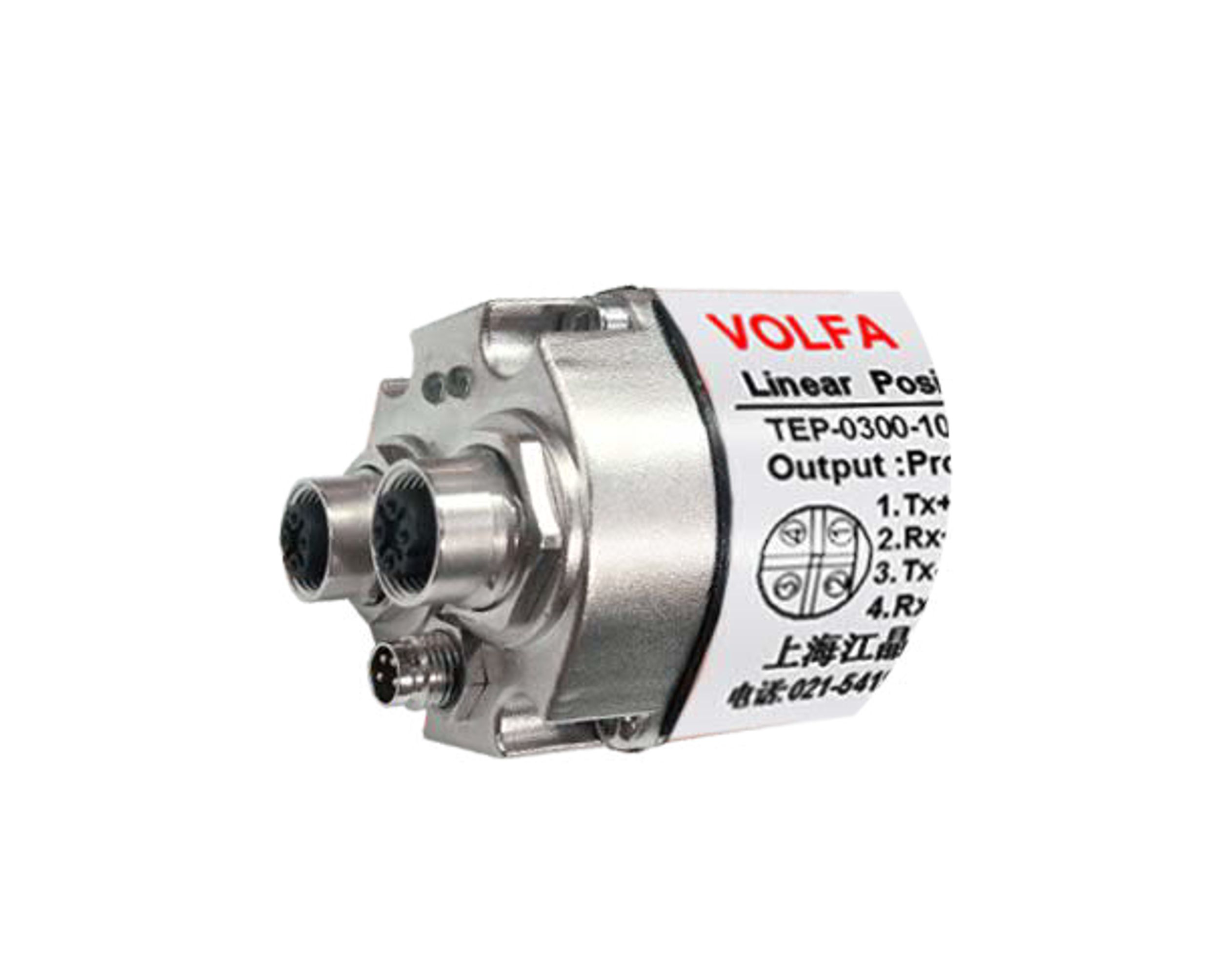

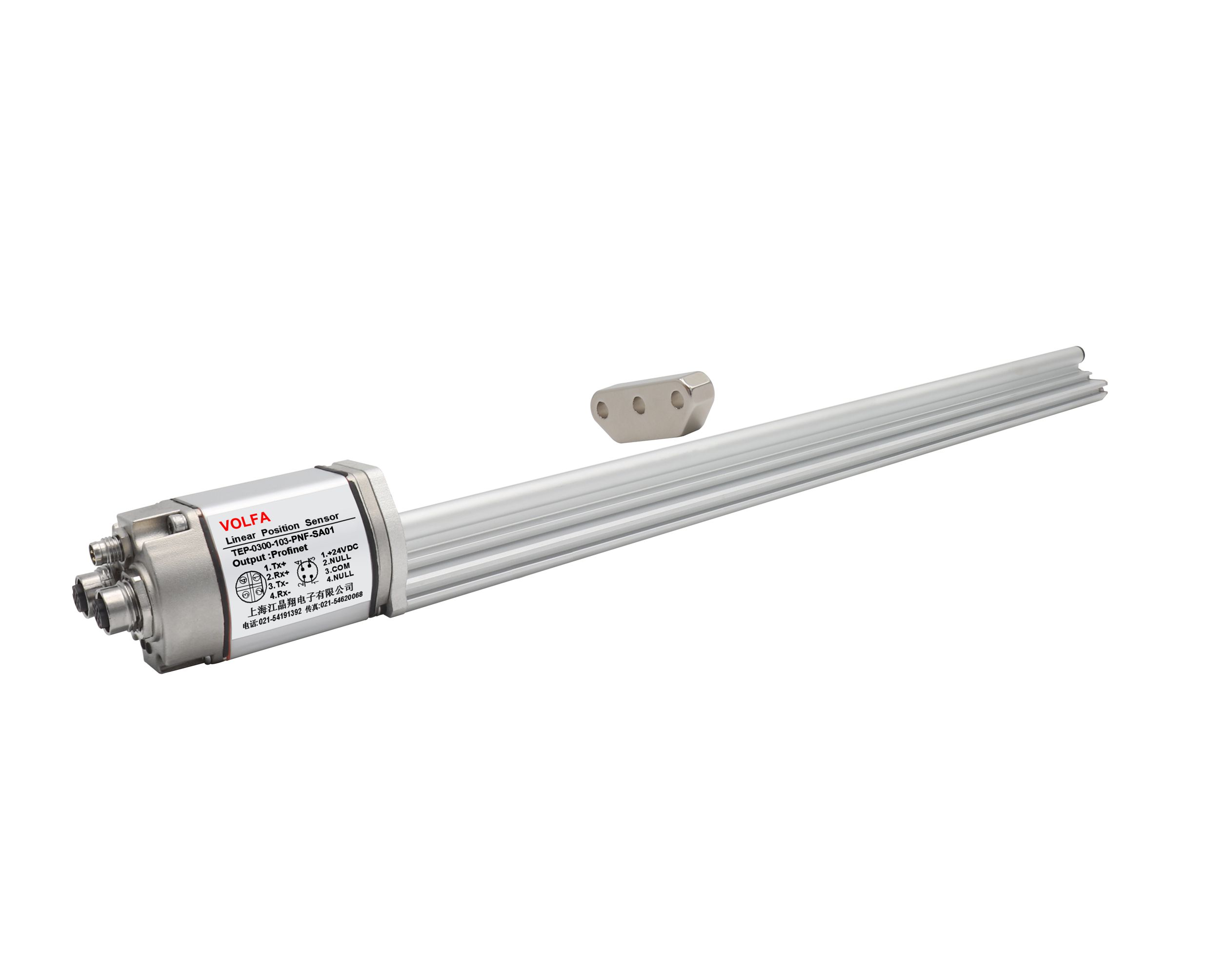

TIP/TEP系列Profinet输出磁致伸缩位移传感器
• 非接触测量，LED 灯实时监测，故障指示。 • 重复精度小于0.001%F.S，非线性度小于0.01%F.S • 数字技术，坚固耐用，稳定可靠。 • 线性测量，绝对位置输出 • 测量行程最大5500 mm
产品资料与下载• 螺纹接口： M18*1.5 （可选）
• 电 子 仓： 铝合金 IP67
• 外管压力： 35M Pa(连续）、70MPa(峰值）
• 出线方式： 直出电缆或航空插头
• 位置磁铁： 标准磁环及各种环形磁铁• 螺纹接口： M18*1.5、M20*1.5 (可定制）
产品参数：
• 数据协议： Profile and Encoder Profile4.1
• 接 口： Profinet IORT
• 传输速度： 最大 100Mbit/s
• 分 辨 率： 1、2、5、10、20、50、100 um
• 非 线 性： ＜满量程的±0.01% 最小 ±50 um
• 重 复 性： ＜满量程的±0.001% 最小 ±1 um
• 更新时间： 1 KHZ (量程≤ 1 M )
500 HZ (1 M＜量程≤2 M)
250 HZ (2 M＜量程≤3 M)
• 迟 滞： ＜10μm
• 温度 系数： 小于 15 ppm/℃
• 工作 温度： -40℃ - ＋85℃
• 防护 等级： IP65 P 铝成型外壳/ IP67 H 不锈钢耐压管
• 湿度/露点： 湿度90%，不能结露
• 冲击标准： GB /T2423.5.100g （6 ms)
• 振动标准： GB /T2423.10.20g /10-2000 HZ
• EMC 测试： GB /T17626.2/3/4/6/8 ,等级4/3/4/3/3,A类

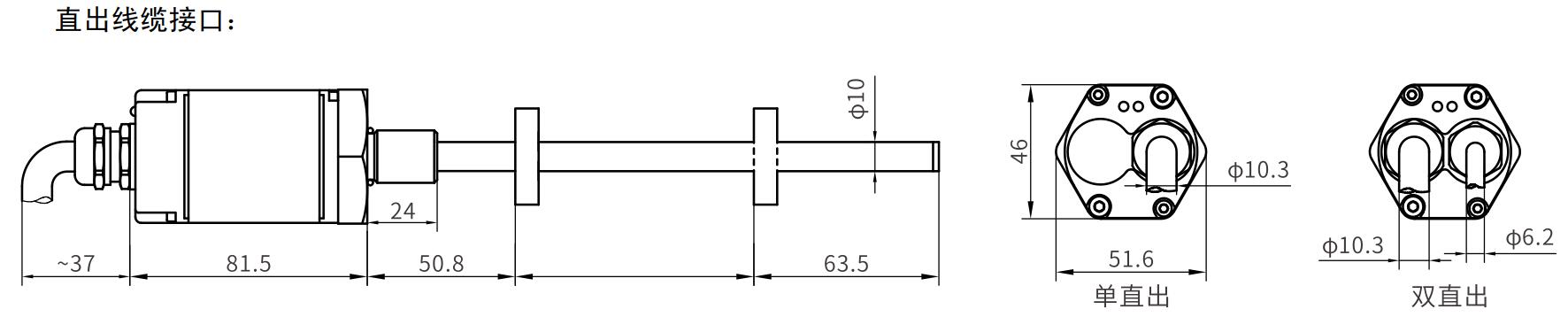

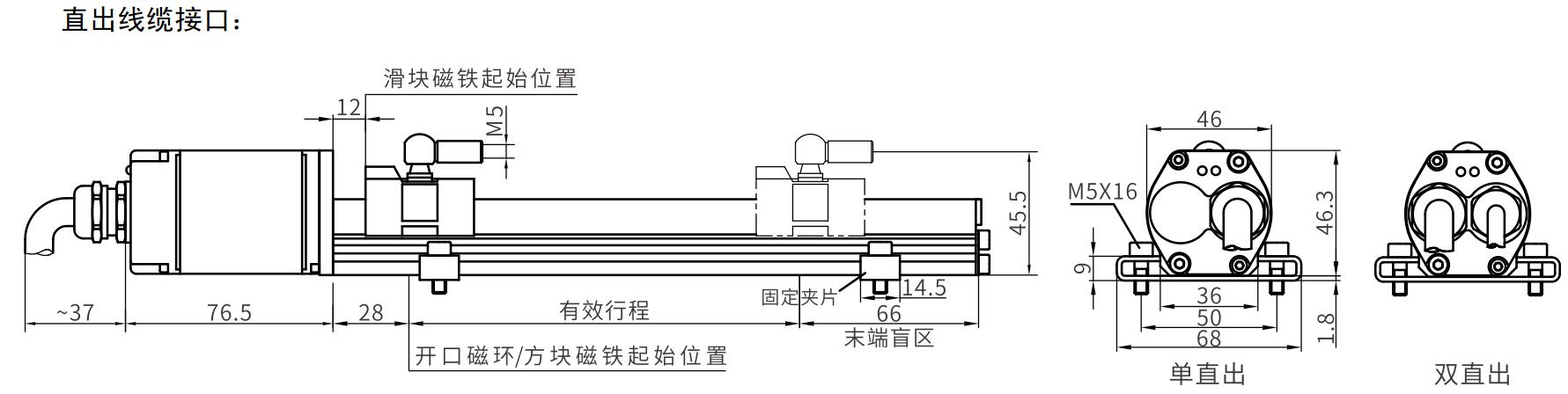

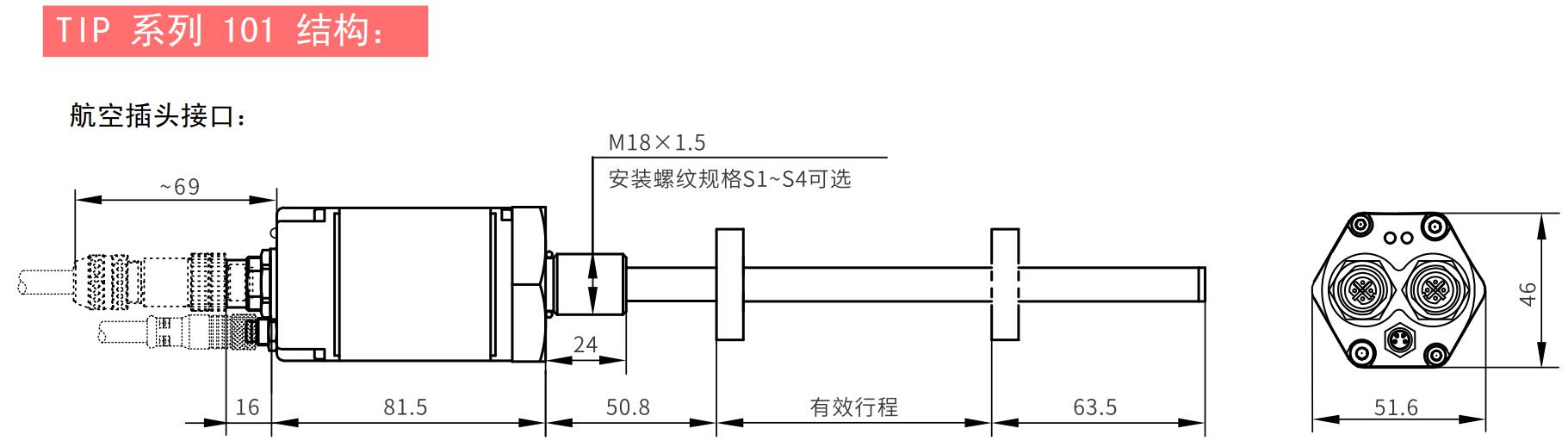

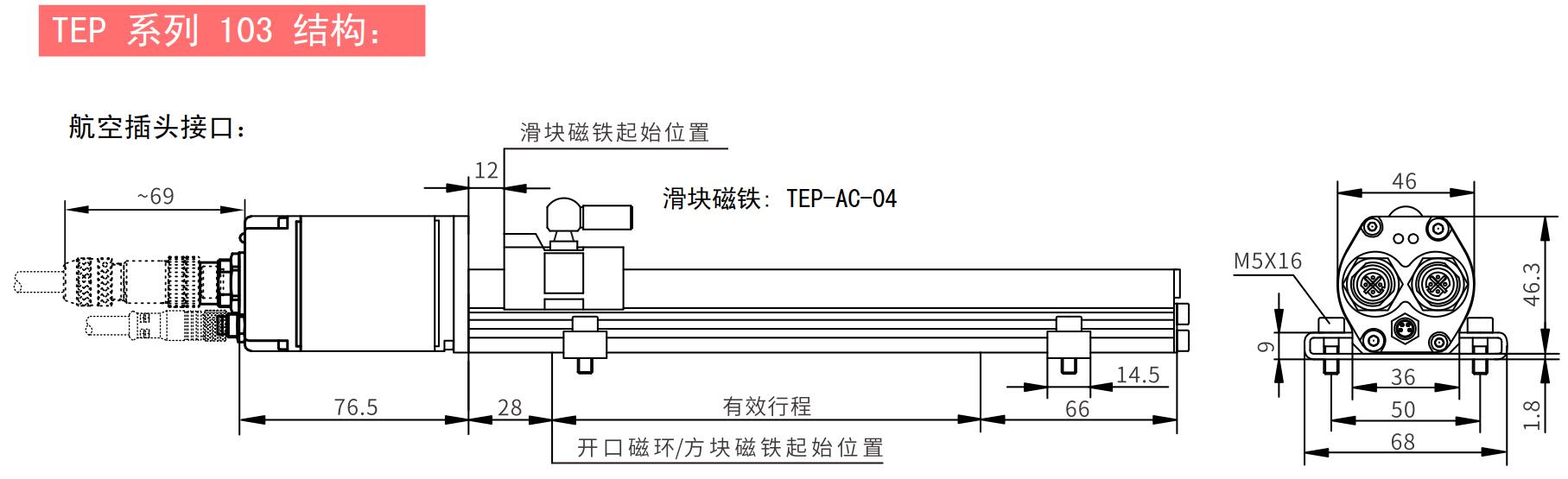

产品尺寸：
磁块附件：

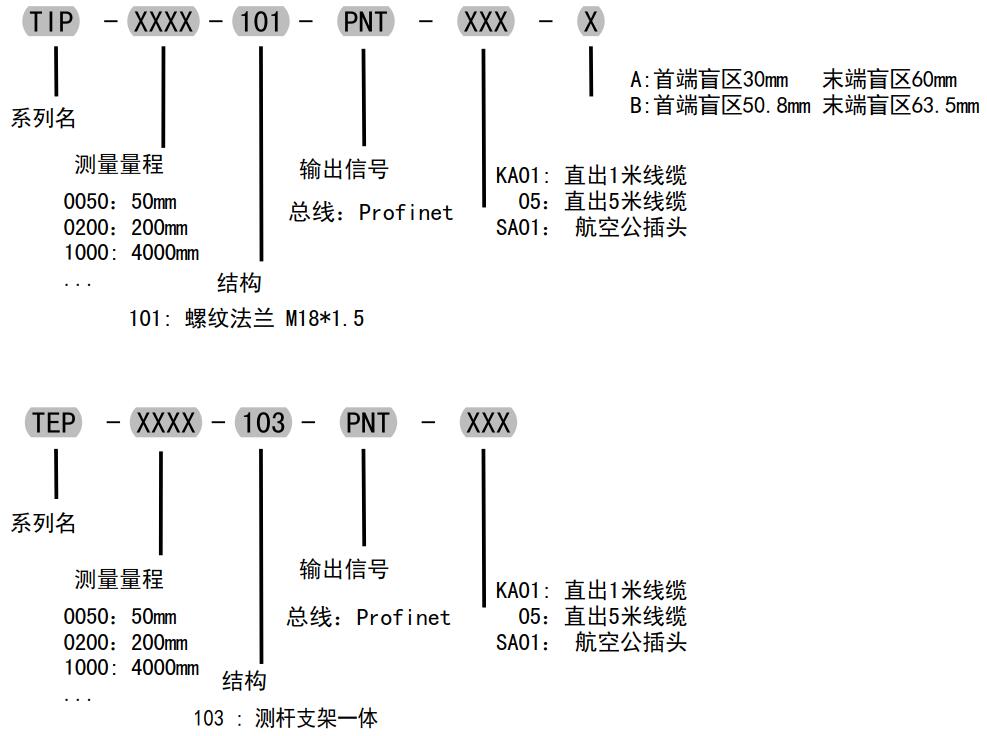

选型说明：
