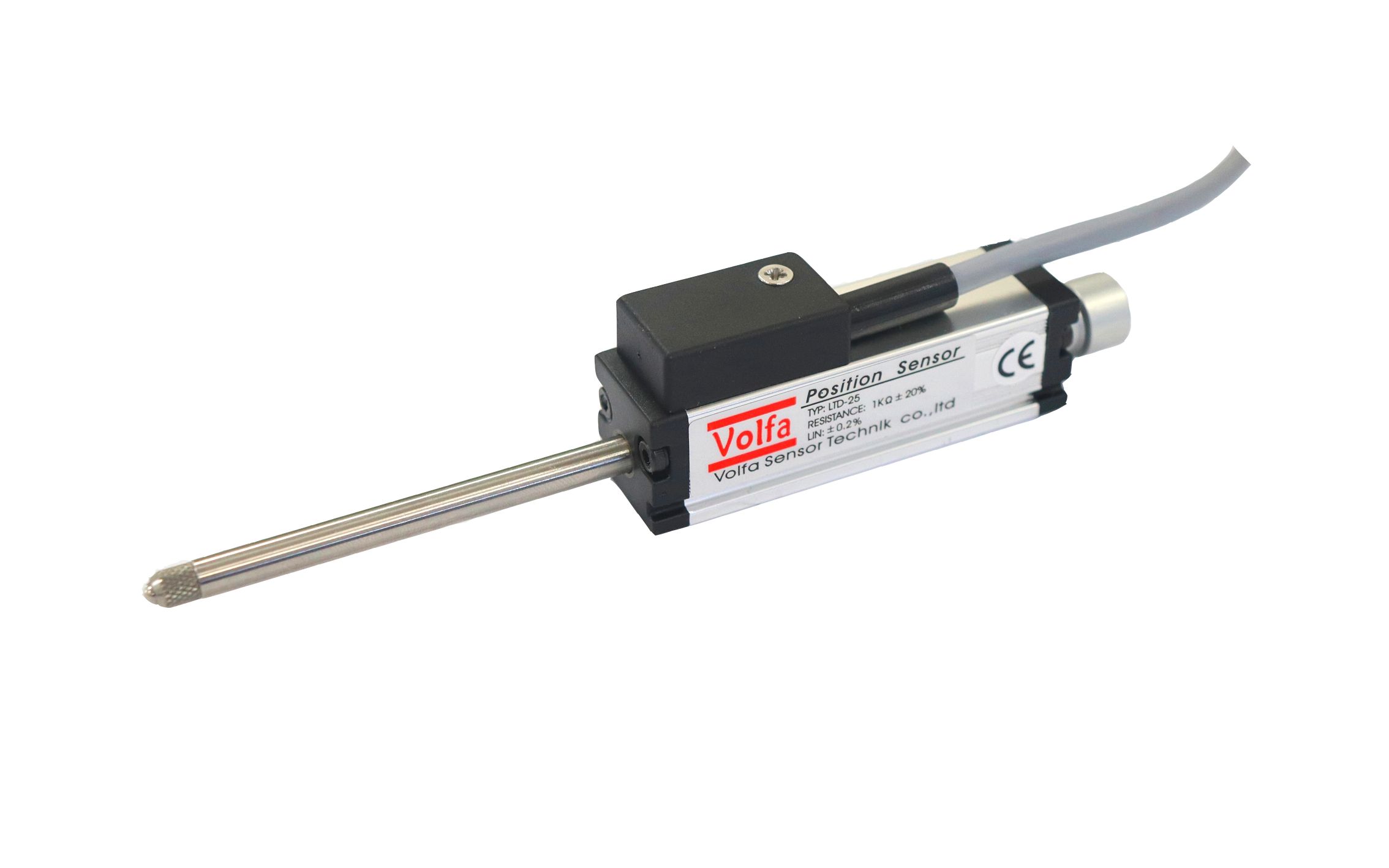

LTD 超精密级导电塑料位移传感器
LTD微型位移传感器（弹性自动复位电子尺）的测量长度为0-10...10mm，利用导电塑料轨与稀土金属多指接触片，提供了稳定的讯号，低噪音及高寿命的运作。特佳重复度是±0.01mm，而线性准确度最高达到±0.3％
产品资料与下载LTD微型位移传感器（弹性自动复位电子尺），内藏耐用的导电塑料电阻轨，适合位置测量及自动化控制等应用。LTD微型位移传感器（弹性自动复位电子尺）的测量长度为0-10...10mm，利用导电塑料轨与稀土金属多指接触片，提供了稳定的讯号，低噪音及高寿命的运作。特佳重复度是±0.01mm，而线性准确度最高达到±0.3％，无断解像度，固定支架可在铝槽内任何位置作快捷及牢固的安装。LTD微型位移传感器（弹性自动复位电子尺）利用坚固的不锈钢轴承承托，提供顺滑紧密的操作及极高的寿命>100x106次，使用长度>25x106米。
|

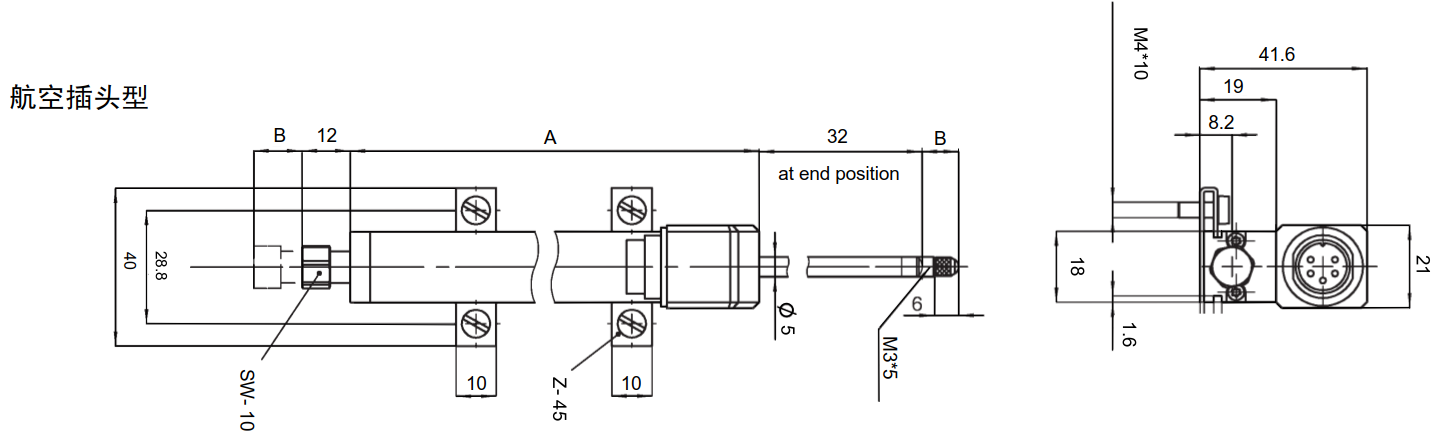

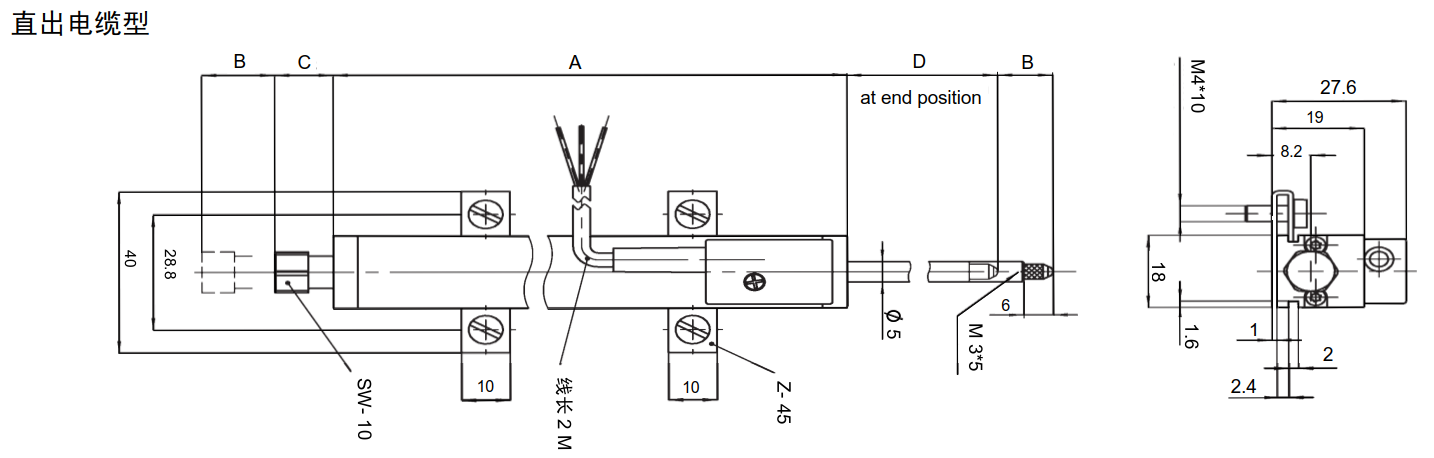

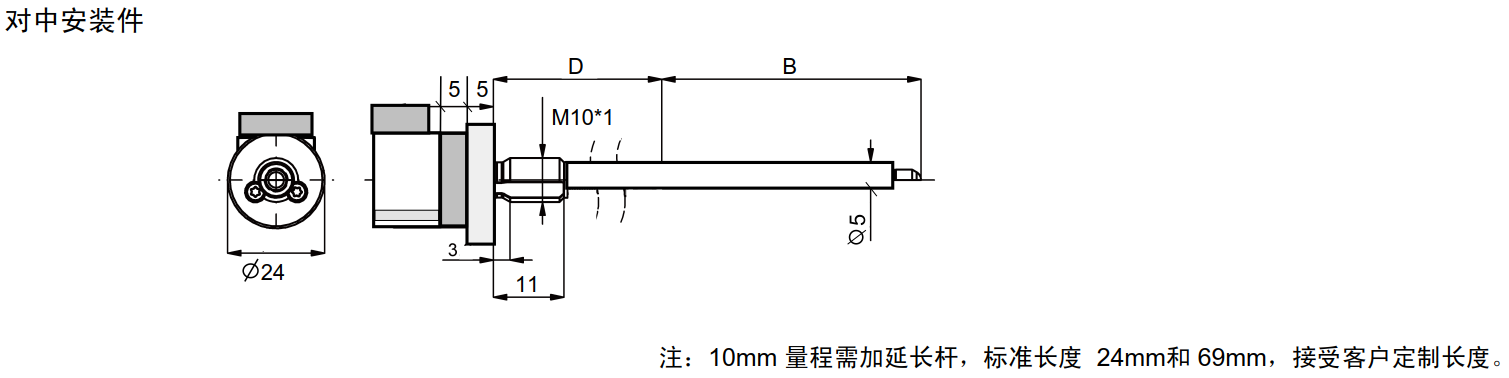

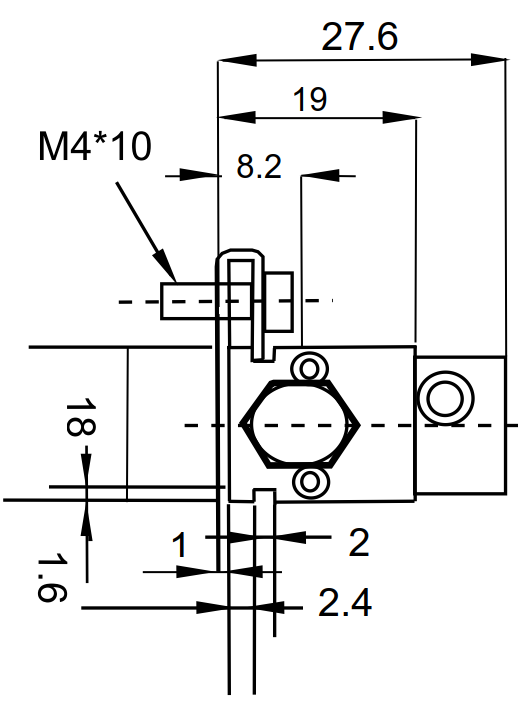

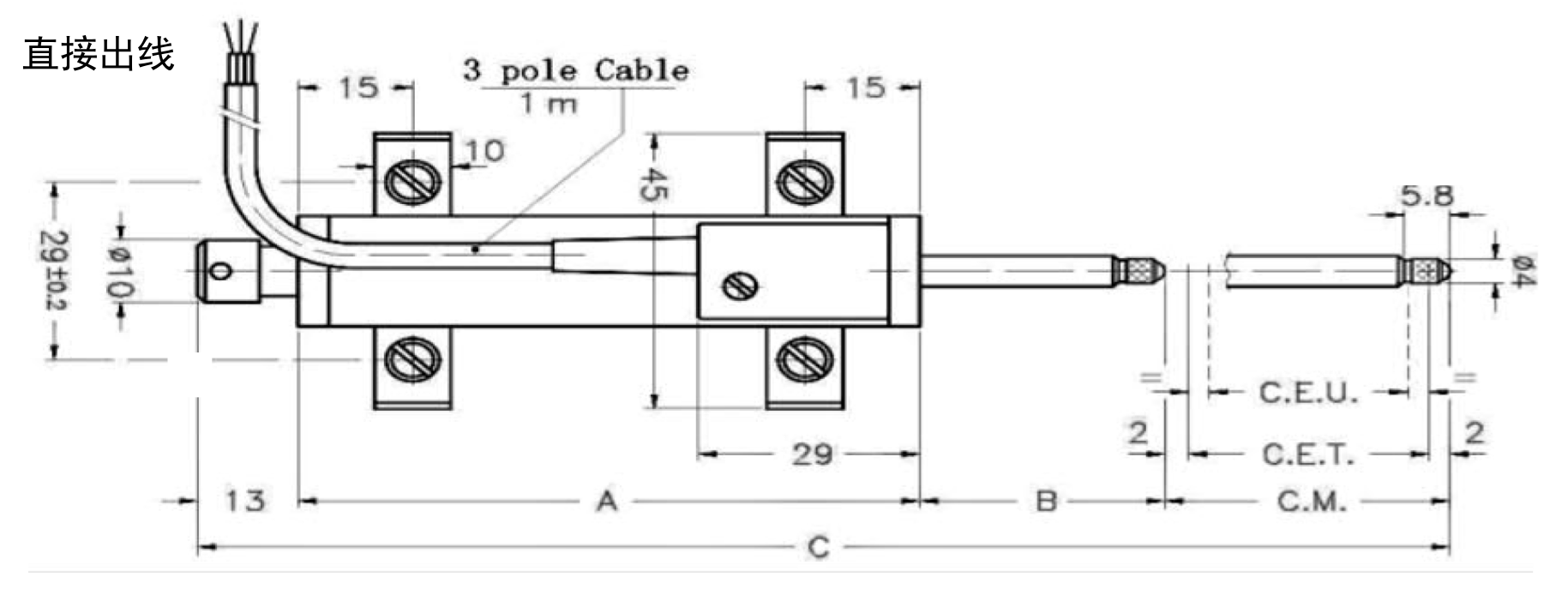

LTD尺寸图
|
|
|
|
|
|

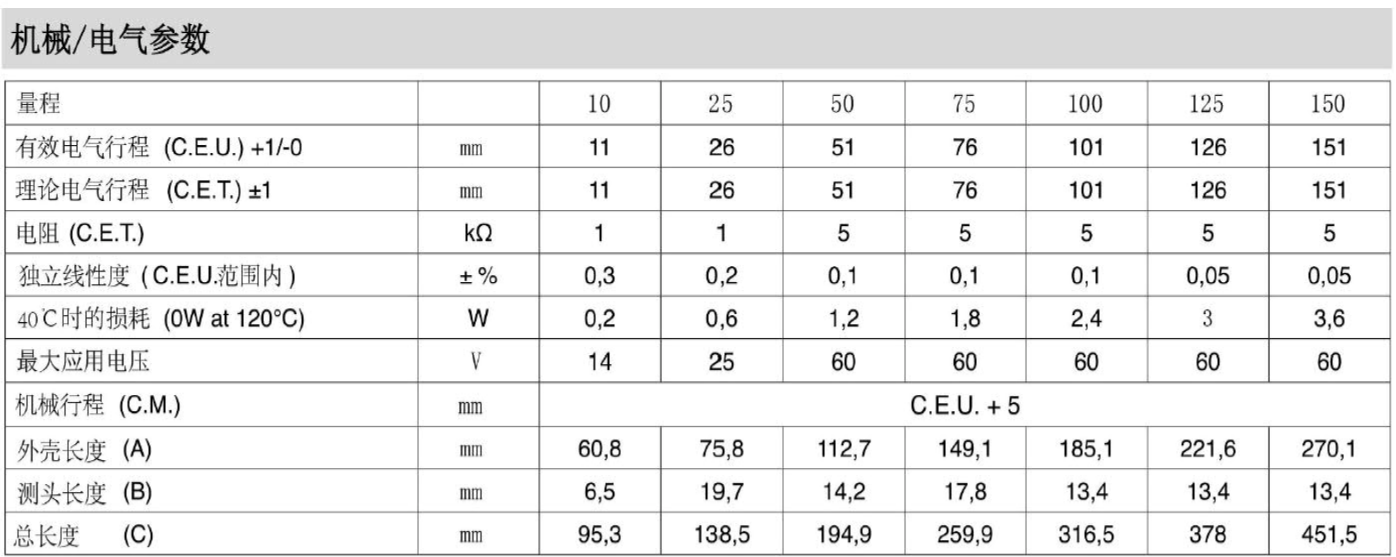

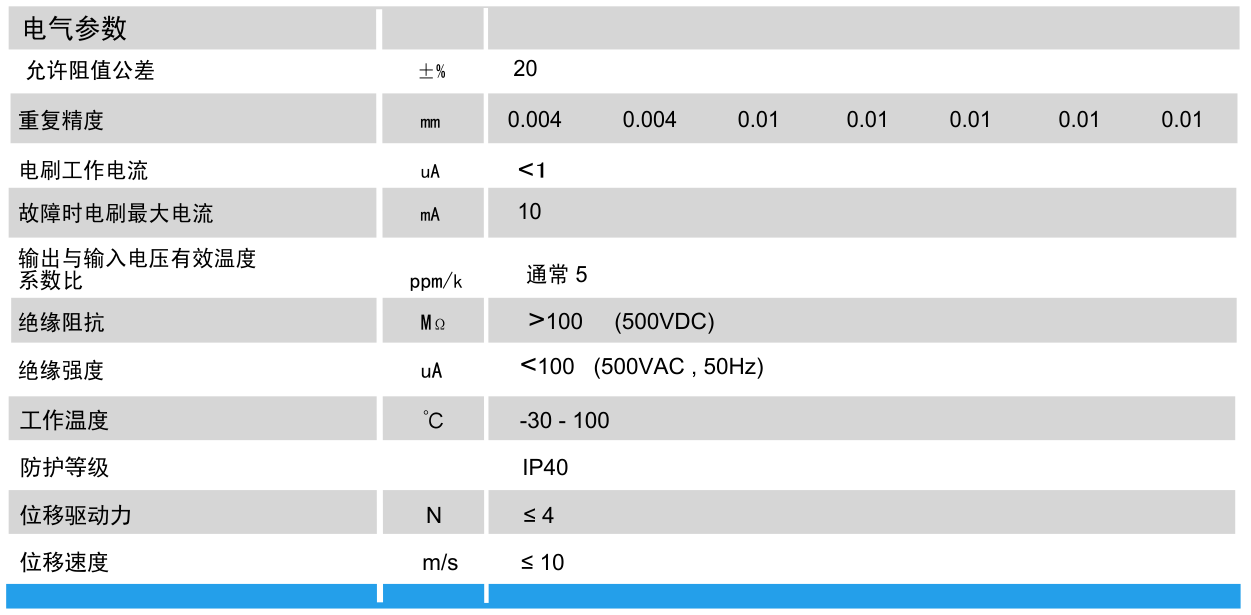

LTD技术特性
|
| LTD-K系列 |
10
|
25
|
50
|
75
|
100
|
|
|
LTD-S系列
|
|
|
25
|
50
|
75
|
100
|
| 电性总行程(T.E) | mm |
12
|
27
|
52
|
77
|
102
|
| 可用电行程(A.E) | mm |
10
|
25
|
50
|
75
|
100
|
| 电阻值±20% | kΩ |
1
|
1
|
5
|
5
|
5
|
| 独立线性率 | % |
0.3
|
0.3
|
0.3
|
0.3
|
0.3
|
| 机械行程(M.T) | mm |
15
|
30
|
55
|
80
|
105
|
| 解析度 |
Infinite 无断
|
|||||
| 建议使用电流 | mA |
<1
|
||||
| 建议使用温度范围 | °C |
-30 到 +100
|
||||
| 防护等级 |
IP40
|
|||||
| 操作力 |
不大于5N(行程<75mm),小于10N((行程>75mm)
|
|||||
| 功率 |
1W - 3W
|
|||||
| 最大工作电压 |
30V DC
|
|||||
| 震动 |
IEC 68-2-6：1982 10G
|
|||||
| 冲击 |
IEC 68-2-29：1968 40G
|
|||||
| 外壳尺寸A | mm |
48
|
63
|
94.4
|
134.4
|
166
|
| 外壳尺寸B | mm |
15
|
30
|
55
|
80
|
105
|
| 外壳尺寸C | mm |
7
|
12
|
12
|
12
|
12
|
| 外壳尺寸D | mm |
6
|
32
|
32
|
32
|
32
|
